Радиальное покрытие примерно Ø4200 мм; высота около 3000 мм.
CANOPY / ROMAPA CONCEPT LAB / R2
Место встречи.
Новый городской силуэт.

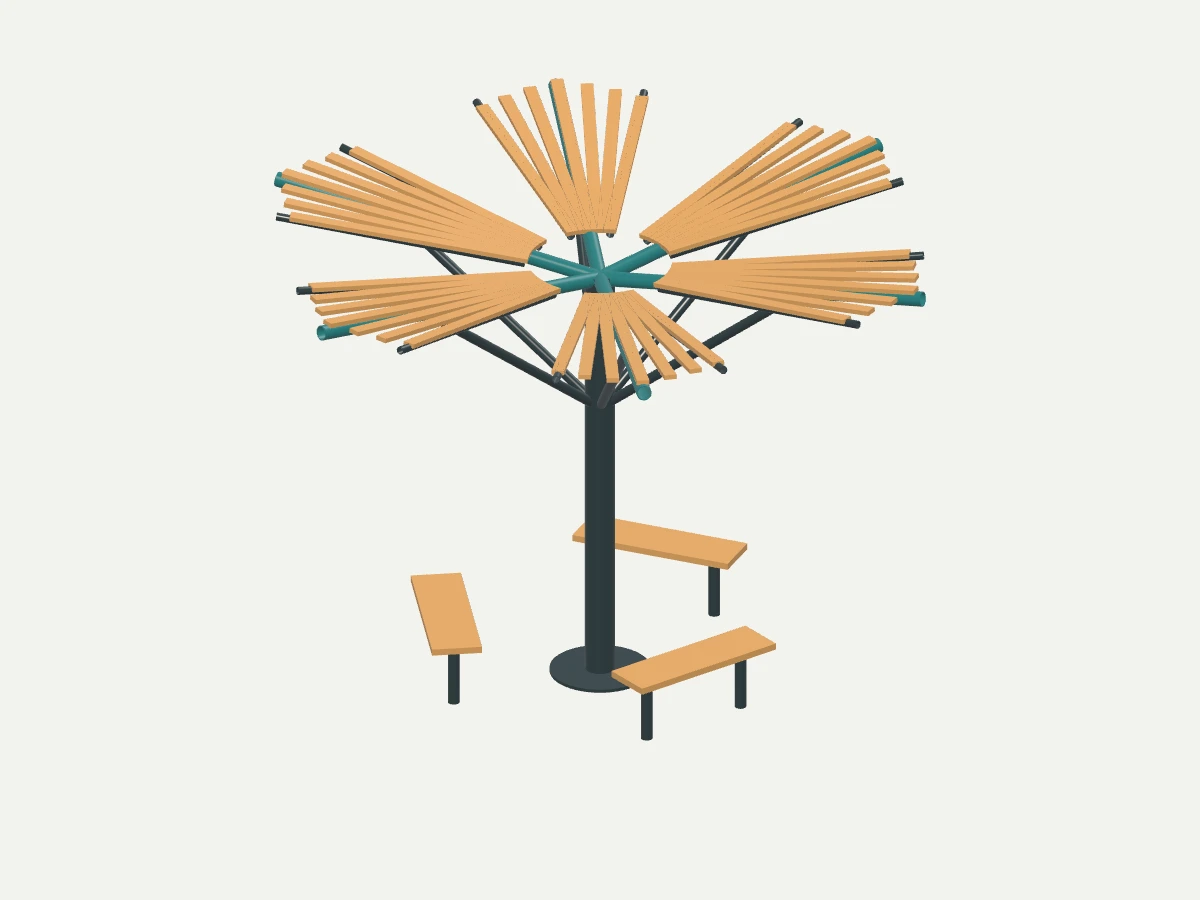

Один центральный узел раскрывается шестью лепестками. Деревянные полосы подчёркивают направление лучей и формируют тень.
Предварительная CAD-концепция · авторское ТЗ

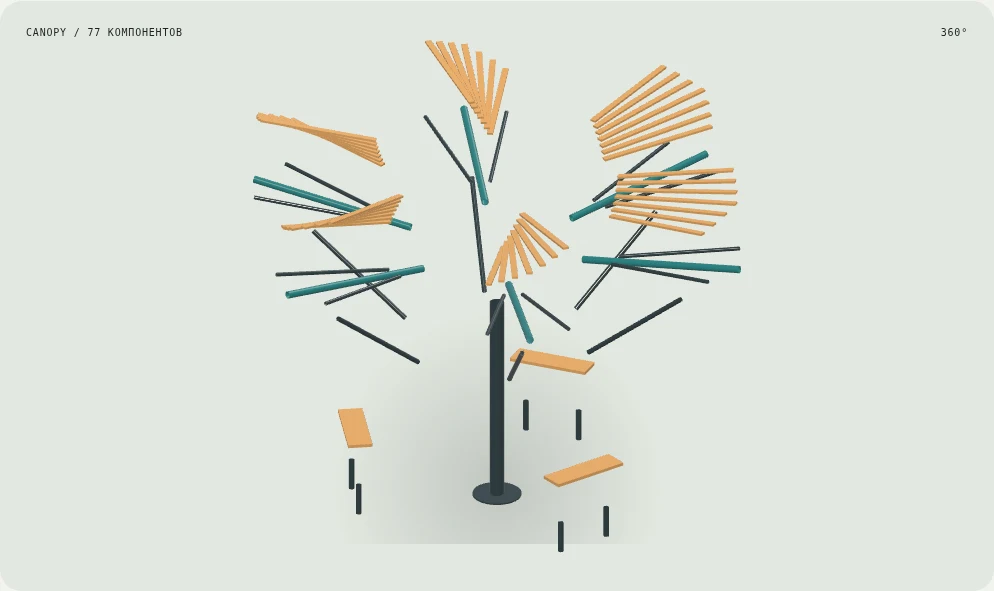

CANOPY / 77 КОМПОНЕНТОВ360°
Это теневой павильон с открытым реечным верхом, не герметичная кровля. Центральная опора, анкеры, ветровая и снеговая работа требуют инженерного проекта для конкретного места.
01 / Авторское техническое задание
Зачем существует
этот объект.
Разработать концепцию разборного павильона с шестью радиальными лепестками покрытия, центральным стальным ядром и кольцевыми посадочными секциями. Разбить на транспортируемые узлы.
Для кого: Девелоперы, парки, общественные пространства и архитектурные бюро.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Теневой навес: от дождя сплошная защита не заявляется.
Шесть лепестков, отдельные связи и три посадочные секции.
Сталь и древесина; сечения здесь компоновочные, не подобранные расчётом прочности.
Грунт, фундамент, анкеры и монтажная площадка отсутствуют во входных данных — не включать как нулевую стоимость.
Нагрузки, устойчивость, сварные/болтовые узлы и подъём согласует конструктор.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано77Отдельных компонентов
Масса смоделированного состава536,88 кгТеоретически, по CAD и условным плотностям

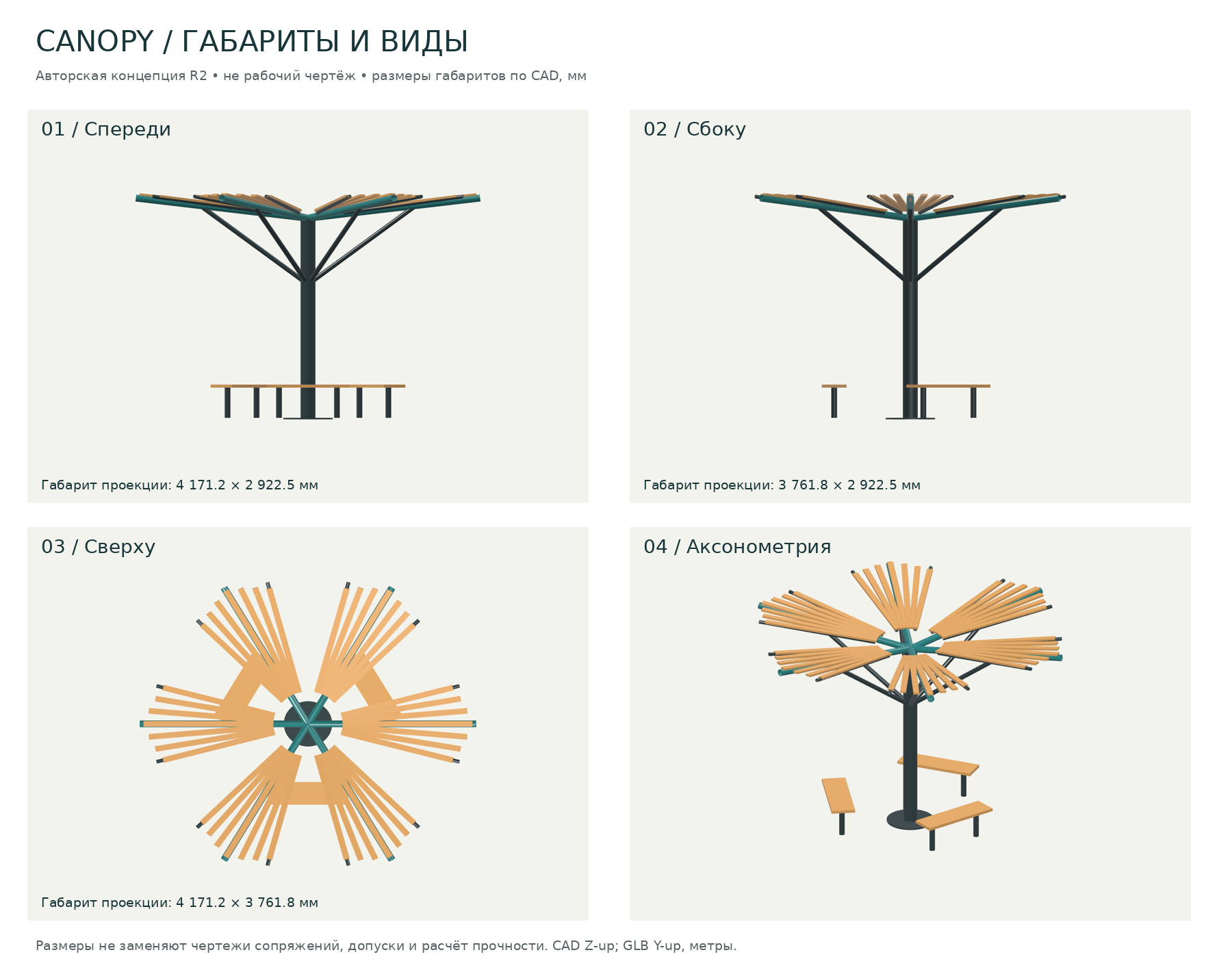

Габарит сборки4 171 × 3 762 × 2 923мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Плита основания | 1 | Сталь, марка не выбрана | 42,307 | |
| Центральная трубчатая опора | 1 | Сталь, марка не выбрана | 67,199 | |
| Радиальные несущие лучи | 6 | Сталь, марка не выбрана | 156,326 | |
| Наклонные подкосы | 6 | Сталь, марка не выбрана | 63,541 | |
| Боковые элементы лепестков | 12 | Сталь, марка не выбрана | 78,374 | |
| Реечное теневое покрытие | 42 | Древесина, порода не выбрана | 86,978 | |
| Посадочные секции | 3 | Древесина, порода не выбрана | 23,400 | |
| Опоры посадочных секций | 6 | Сталь, марка не выбрана | 18,755 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.
03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию128,2 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 2 чел.Не численность постоянного штата
Последовательный сценарий19 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 48 ч — не добавлено в труд. Разовые работы: 46,2 чел.-ч, повторяемые: 81,9 чел.-ч. Диапазон планирования: 89,7–205,0 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 39,2 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Ленточнопильный / раскроечный участок | 1 | 6,0 | Раздельная подготовка металла или дерева по материалам. |
| Сварочный пост с оснасткой | 1 | 25,0 | Квалифицированный персонал; процесс и швы выбирает технолог. |
| Листовой CNC-фрезер | 1 | 8,0 | Фрезерный/столярный участок для деревянных ламелей. Базирование, опоры длинных заготовок и ход инструмента уточнить по деталям; крупный листовой станок не является обязательной покупкой. |
| Участок финишной обработки | 1 | 12,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 11,0 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 10 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| CANOPY-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| CANOPY-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 32,00 | 1 | 33,00 |
| CANOPY-OP03 | Подготовка металла | 1,00 | 5,00 | 1 | 6,00 |
| CANOPY-OP04 | Оснастка и контрольный фрагмент | 3,00 | 4,00 | 1 | 7,00 |
| CANOPY-OP05 | Изготовление металлических модулей | 2,00 | 16,00 | 2 | 36,00 |
| CANOPY-OP06 | Деревянные детали и кромки | 1,00 | 7,00 | 1 | 5,90 |
| CANOPY-OP07 | Подготовка поверхности и покрытия | 2,00 | 10,00 | 1 | 12,00 |
| CANOPY-OP08 | Контрольная сборка модулей | 1,00 | 6,00 | 2 | 14,00 |
| CANOPY-OP09 | Контроль и маркировка перед упаковкой | 1,00 | 3,00 | 2 | 8,00 |
| CANOPY-OP10 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
77 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Полная инженерная проверка и опытная сборка; массовая посадка людей до неё недопустима.
До изготовления или внедрения
Не рассчитаны снег, ветер, опрокидывание и местные усилия в узле.
Схема опоры и анкеров не предназначена для изготовления.
Кран и фундамент оцениваются отдельно после инженерной ревизии.
Следующая ревизия
- Получить адрес, грунты и требования к погодной защите.
- Выполнить расчёт и назначить сечения/узлы.
- Разделить транспортные модули и разработать ППР монтажа.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
- Фундамент, анкеры, подъёмная техника, монтаж на объекте, грунт/растения и расчёт площадки не входят в приведённые суммы.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
