16 панелей с шагом 100 мм; каждая сохраняет номер в модели и ведомости.
ECHO / ROMAPA CONCEPT LAB / R2

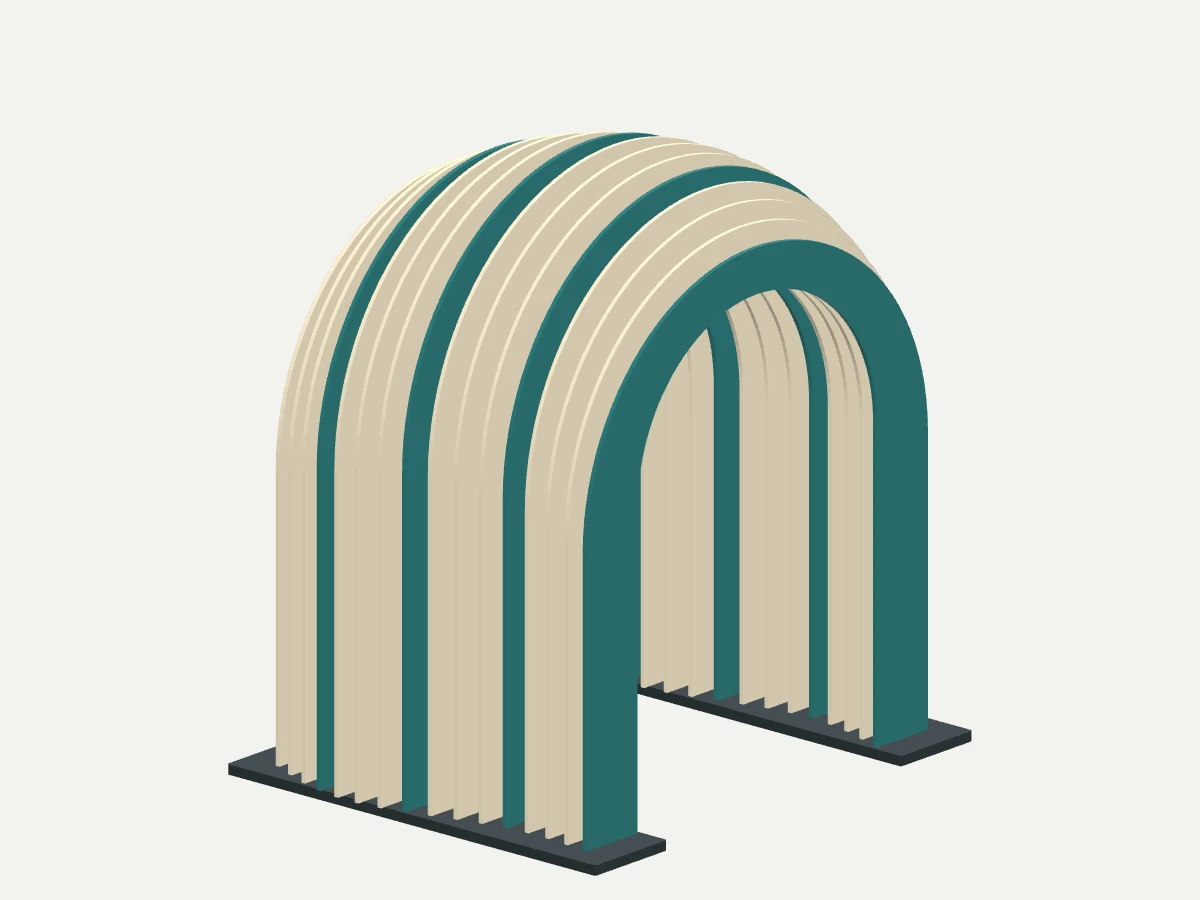

Пространство,
которое меняется с вами.
С торца это тоннель, сбоку — волна из отдельных пластин. Сборка превращается в выразительную пространственную графику без экранов.
Предварительная CAD-концепция · авторское ТЗ

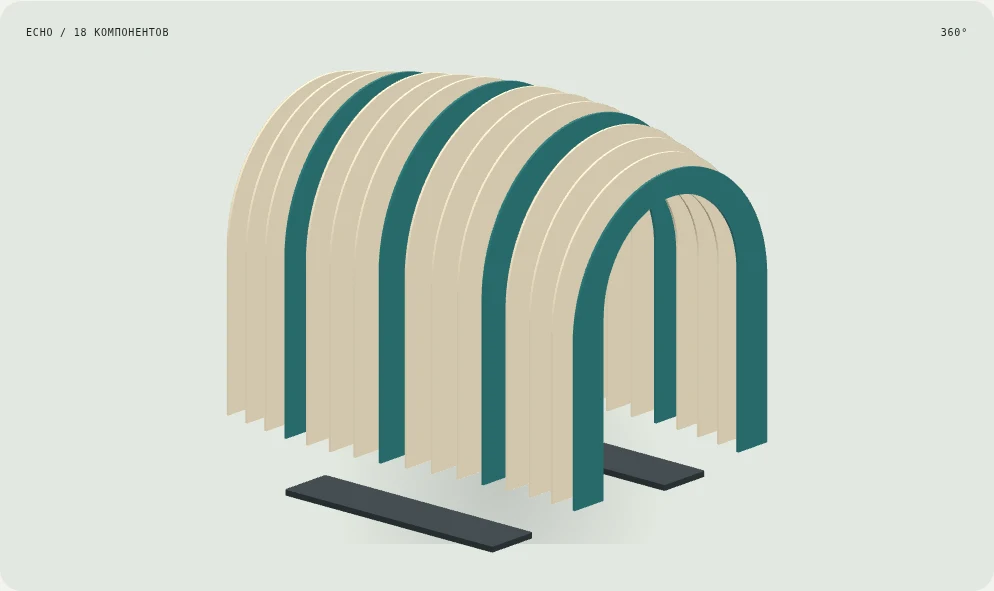

ECHO / 18 КОМПОНЕНТОВ360°
R2 — демонстрация геометрии и модульной структуры. Пропуск людей, эвакуация, огнестойкость, крепления и устойчивость согласуются для конкретной площадки.
01 / Авторское техническое задание
Зачем существует
этот объект.
Создать проходную визуальную инсталляцию из последовательности арочных панелей. Смена высоты и смещения проёма должна создавать оптическую волну при движении зрителя.
Для кого: Выставки, общественные интерьеры, брендзоны и мероприятия.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Геометрия проёма видна в CAD; доступность и эвакуационные габариты не считаются согласованными.
Фанера 18 мм — концептуальная гипотеза; пожарные требования площадки могут её изменить.
Две направляющие; соединения, анкеры и балласт не завершены.
Перечень панелей и габаритов; упаковку и транспортную укладку разработать после согласования.
Разметка порядка сборки; натурный фрагмент из трёх панелей до полного набора.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано18Отдельных компонентов
Масса смоделированного состава338,77 кгТеоретически, по CAD и условным плотностям
Габарит сборки2 160 × 1 800 × 2 379мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Арочная панель 01 | 1 | Берёзовая фанера, расчётная плотность | 14,488 | |
| Арочная панель 02 | 1 | Берёзовая фанера, расчётная плотность | 15,956 | |
| Арочная панель 03 | 1 | Берёзовая фанера, расчётная плотность | 17,395 | |
| Арочная панель 04 | 1 | Берёзовая фанера, расчётная плотность | 18,733 | |
| Арочная панель 05 | 1 | Берёзовая фанера, расчётная плотность | 19,904 | |
| Арочная панель 06 | 1 | Берёзовая фанера, расчётная плотность | 20,845 | |
| Арочная панель 07 | 1 | Берёзовая фанера, расчётная плотность | 21,504 | |
| Арочная панель 08 | 1 | Берёзовая фанера, расчётная плотность | 21,843 | |
| Арочная панель 09 | 1 | Берёзовая фанера, расчётная плотность | 21,843 | |
| Арочная панель 10 | 1 | Берёзовая фанера, расчётная плотность | 21,504 | |
| Арочная панель 11 | 1 | Берёзовая фанера, расчётная плотность | 20,845 | |
| Арочная панель 12 | 1 | Берёзовая фанера, расчётная плотность | 19,904 | |
| Арочная панель 13 | 1 | Берёзовая фанера, расчётная плотность | 18,733 | |
| Арочная панель 14 | 1 | Берёзовая фанера, расчётная плотность | 17,395 | |
| Арочная панель 15 | 1 | Берёзовая фанера, расчётная плотность | 15,956 | |
| Арочная панель 16 | 1 | Берёзовая фанера, расчётная плотность | 14,488 | |
| Основания-направляющие | 2 | Берёзовая фанера, расчётная плотность | 37,434 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.

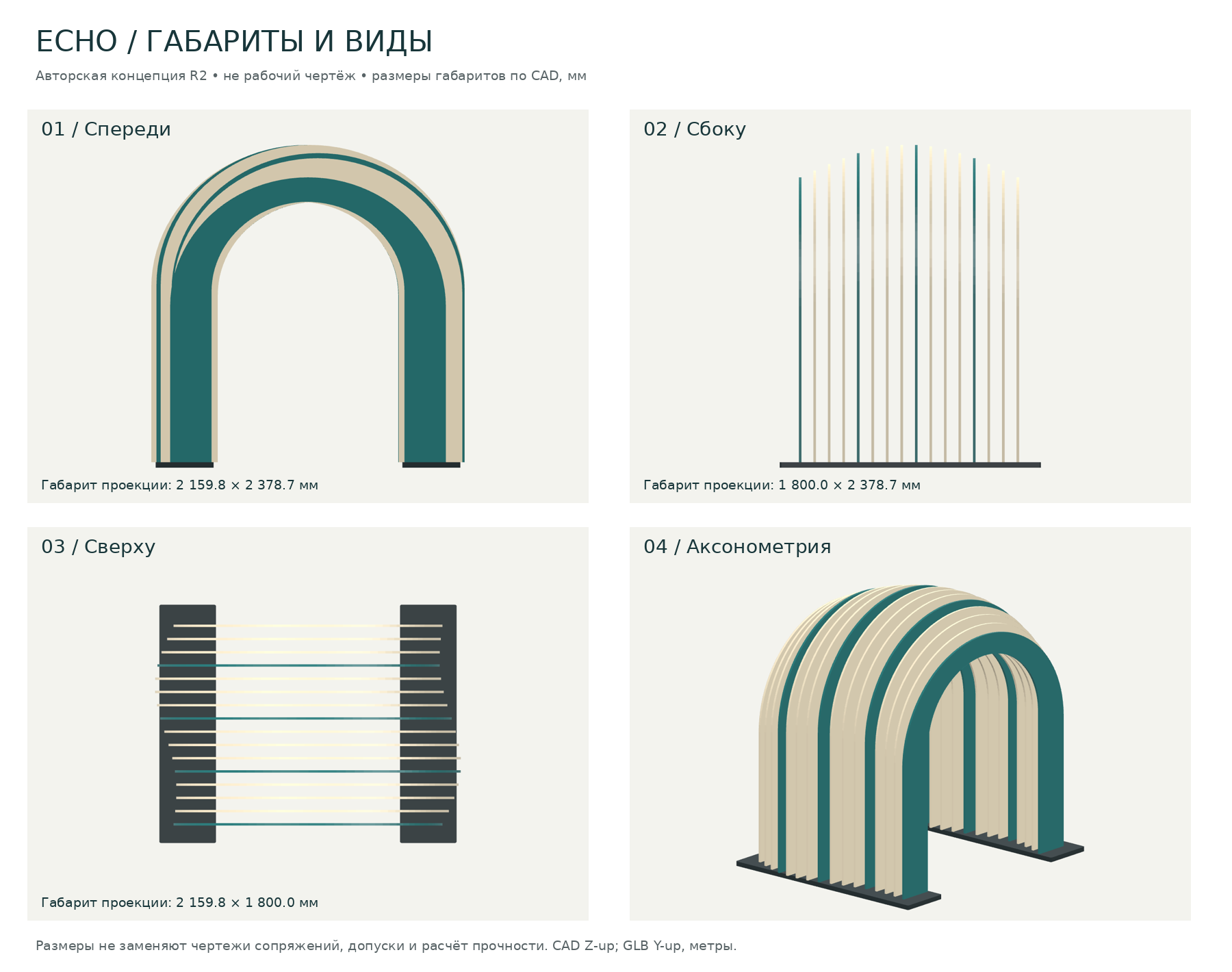

03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию76,2 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 2 чел.Не численность постоянного штата
Последовательный сценарий12 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 24 ч — не добавлено в труд. Разовые работы: 38,2 чел.-ч, повторяемые: 38,0 чел.-ч. Диапазон планирования: 53,4–122,0 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 31,2 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Крупноформатный листовой CNC-фрезер | 1 | 17,0 | Для ECHO: рабочая зона не менее 2100 × 2500 мм; формат фанеры подтвердить, иначе переработать разбиение. |
| Участок финишной обработки | 1 | 11,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 10,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 8 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| ECHO-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| ECHO-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 24,00 | 1 | 25,00 |
| ECHO-OP03 | CAM, раскрой по подтверждённому формату листа | 3,00 | 4,00 | 1 | 7,00 |
| ECHO-OP04 | Изготовление арочных панелей | 2,00 | 8,00 | 1 | 6,00 |
| ECHO-OP05 | Кромки и покрытие | 1,00 | 10,00 | 1 | 11,00 |
| ECHO-OP06 | Опытная сборка в мастерской | 1,00 | 6,00 | 2 | 14,00 |
| ECHO-OP07 | Контроль, маркировка и разборка | 0,50 | 3,00 | 2 | 7,00 |
| ECHO-OP08 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
18 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Сборка по маркировке; устойчивость, безопасные кромки, проходы и документация площадки.
До изготовления или внедрения
Нельзя устанавливать в общественном проходе без проверки безопасности и требований площадки.
Подъём и фиксация высоких панелей требуют отдельной монтажной схемы.
Панели не помещаются в обычный лист шириной 1525 мм. Нужен подтверждённый крупный формат или разбиение.
Следующая ревизия
- Утвердить место, поток людей и требования площадки.
- Разработать безопасные основания, соединения и материал.
- Собрать фрагмент и проверить визуальный эффект.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
