Высота примерно 2100 мм; широкая часть до Ø1400 мм.
FACET / ROMAPA CONCEPT LAB / R2
Экспонат начинается
с его окружения.

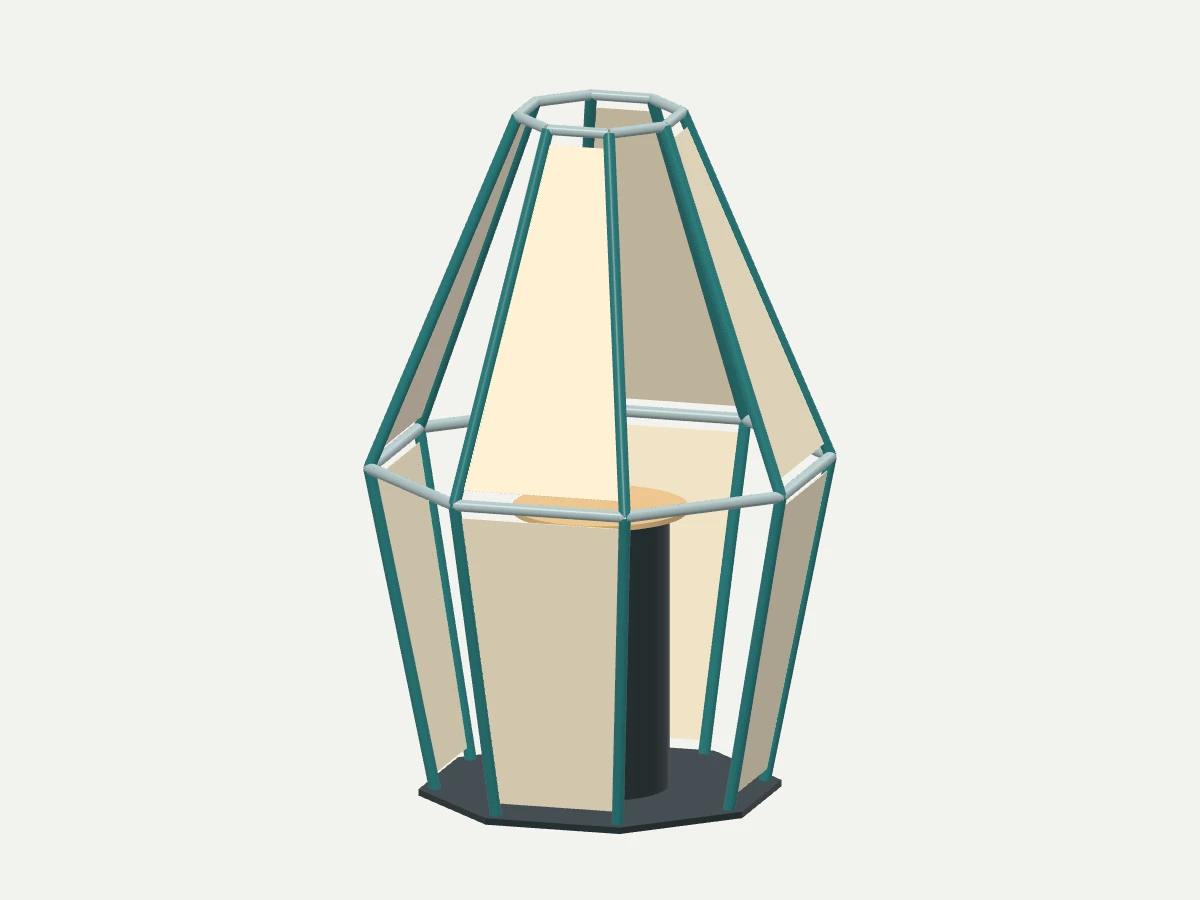

Наклонные грани образуют вытянутый кристалл вокруг центрального подиума. Часть граней открыта, позволяя видеть структуру и менять сценарий экспозиции.
Предварительная CAD-концепция · авторское ТЗ

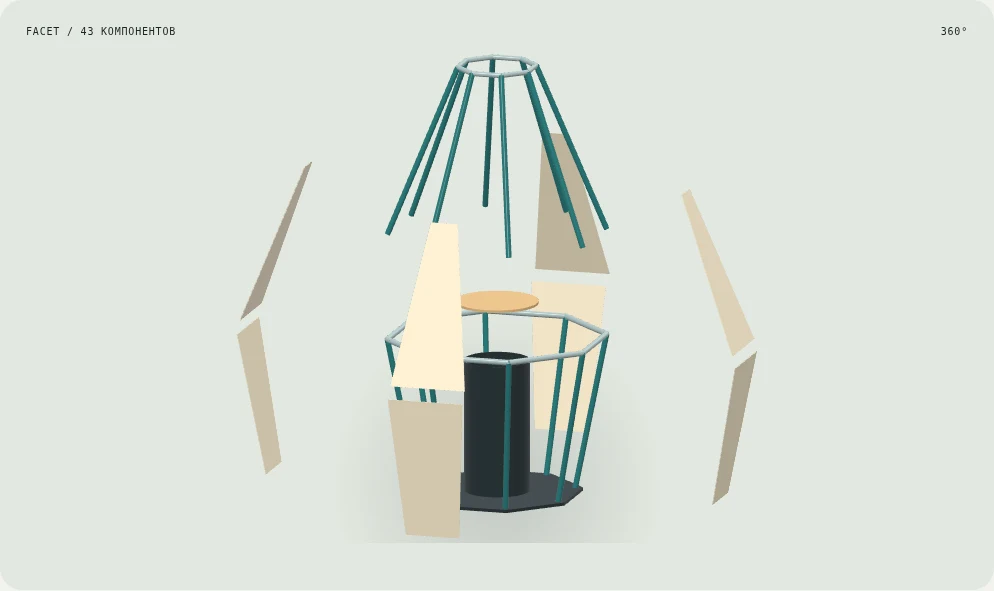

FACET / 43 КОМПОНЕНТОВ360°
Кристалл — открытая презентационная оболочка, не защитная герметичная витрина. Модель показывает каркас, панели и пьедестал; инженерные крепления и свет разрабатываются отдельно.
01 / Авторское техническое задание
Зачем существует
этот объект.
Разработать разборную выставочную витрину вокруг центрального предмета: гранёный каркас, прозрачные сменные панели и внутренний подиум. Стенд должен привлекать внимание формой, а не количеством надписей.
Для кого: Выставочные стенды, шоурумы, презентации новых продуктов.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Два уровня наклонных стержней, верхний и нижний обвязочные контуры.
8 граней как съёмные оболочки; крепёж и компенсация расширения уточняются.
Пьедестал моделируется отдельно; масса и крепление реального предмета неизвестны.
Разборка на стержни, панели, кольца и подиум; транспортная тара в следующем этапе.
Устойчивость, безопасное остекление/пластик, кромки и площадочные требования — до монтажа.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано43Отдельных компонентов
Масса смоделированного состава184,39 кгТеоретически, по CAD и условным плотностям
Габарит сборки1 329 × 1 329 × 2 116мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Восьмигранное основание | 1 | Сталь, марка не выбрана | 134,329 | |
| Нижние стержни | 8 | Алюминиевый сплав, марка не выбрана | 8,858 | |
| Верхние стержни | 8 | Алюминиевый сплав, марка не выбрана | 10,162 | |
| Средняя обвязка | 8 | Алюминиевый сплав, марка не выбрана | 4,654 | |
| Верхняя обвязка | 8 | Алюминиевый сплав, марка не выбрана | 1,454 | |
| Гранёные панели | 8 | PMMA, расчётная плотность | 10,639 | |
| Корпус пьедестала | 1 | Алюминиевый сплав, марка не выбрана | 11,997 | |
| Верх пьедестала | 1 | Берёзовая фанера, расчётная плотность | 2,294 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.

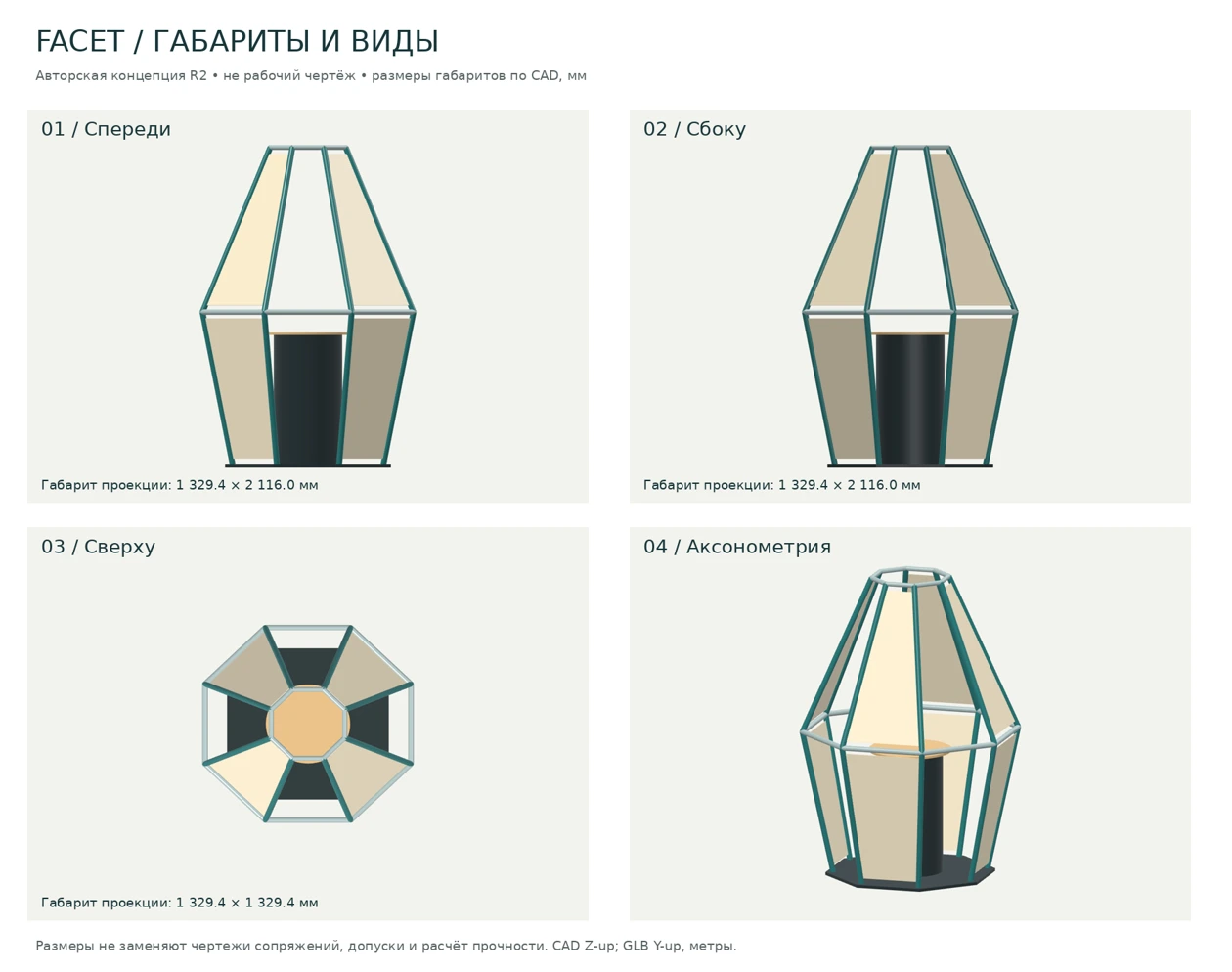

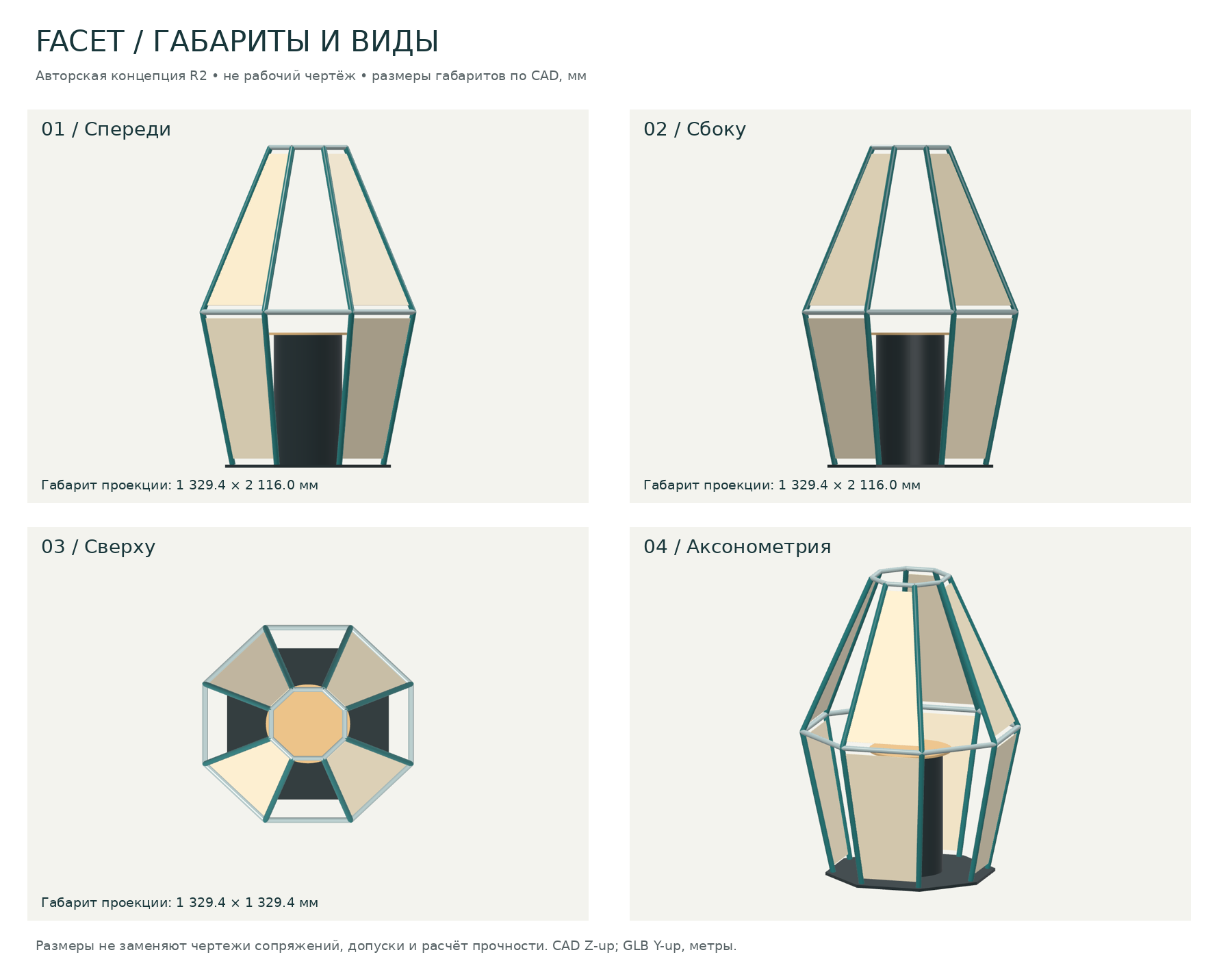

03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию83,2 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 2 чел.Не численность постоянного штата
Последовательный сценарий12 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 24 ч — не добавлено в труд. Разовые работы: 31,2 чел.-ч, повторяемые: 52,0 чел.-ч. Диапазон планирования: 58,3–133,2 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 31,2 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Ленточнопильный / раскроечный участок | 1 | 6,0 | Раздельная подготовка металла или дерева по материалам. |
| Сварочный пост с оснасткой | 1 | 8,0 | Квалифицированный персонал; процесс и швы выбирает технолог. |
| Участок резки/формования панелей | 1 | 6,0 | Резка PMMA или альтернативной панели; для формованного рассеивателя нужна отдельная технология. |
| Участок финишной обработки | 1 | 5,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 10,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 9 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| FACET-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| FACET-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 24,00 | 1 | 25,00 |
| FACET-OP03 | Раскрой каркаса и подготовка концов | 1,00 | 5,00 | 1 | 6,00 |
| FACET-OP04 | Каркасные узлы и оснастка | 2,00 | 6,00 | 2 | 16,00 |
| FACET-OP05 | Изготовление гранёных панелей | 1,00 | 5,00 | 1 | 4,00 |
| FACET-OP06 | Отделка и защитные кромки | 1,00 | 4,00 | 1 | 5,00 |
| FACET-OP07 | Опытная сборка в мастерской | 1,00 | 6,00 | 2 | 14,00 |
| FACET-OP08 | Контроль, маркировка и разборка | 0,50 | 3,00 | 2 | 7,00 |
| FACET-OP09 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
43 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Комплектность, разборность, устойчивость и безопасные кромки; нагрузку экспоната подтвердить отдельно.
До изготовления или внедрения
Не рассчитаны опрокидывание, несущие соединения и нагрузка от экспоната.
Прозрачные панели показаны тонированными для читаемости; узлы крепления не готовы к выпуску.
Следующая ревизия
- Уточнить экспонат и его массу.
- Разработать стыки каркаса и панели безопасного материала.
- Провести пробную сборку и площадочное согласование.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
