Наружный радиус лотка 110 мм; сектор 78°; стенка 2.5 мм.
NOMAD / ROMAPA CONCEPT LAB / R2
Личный порядок.
В необычной форме.

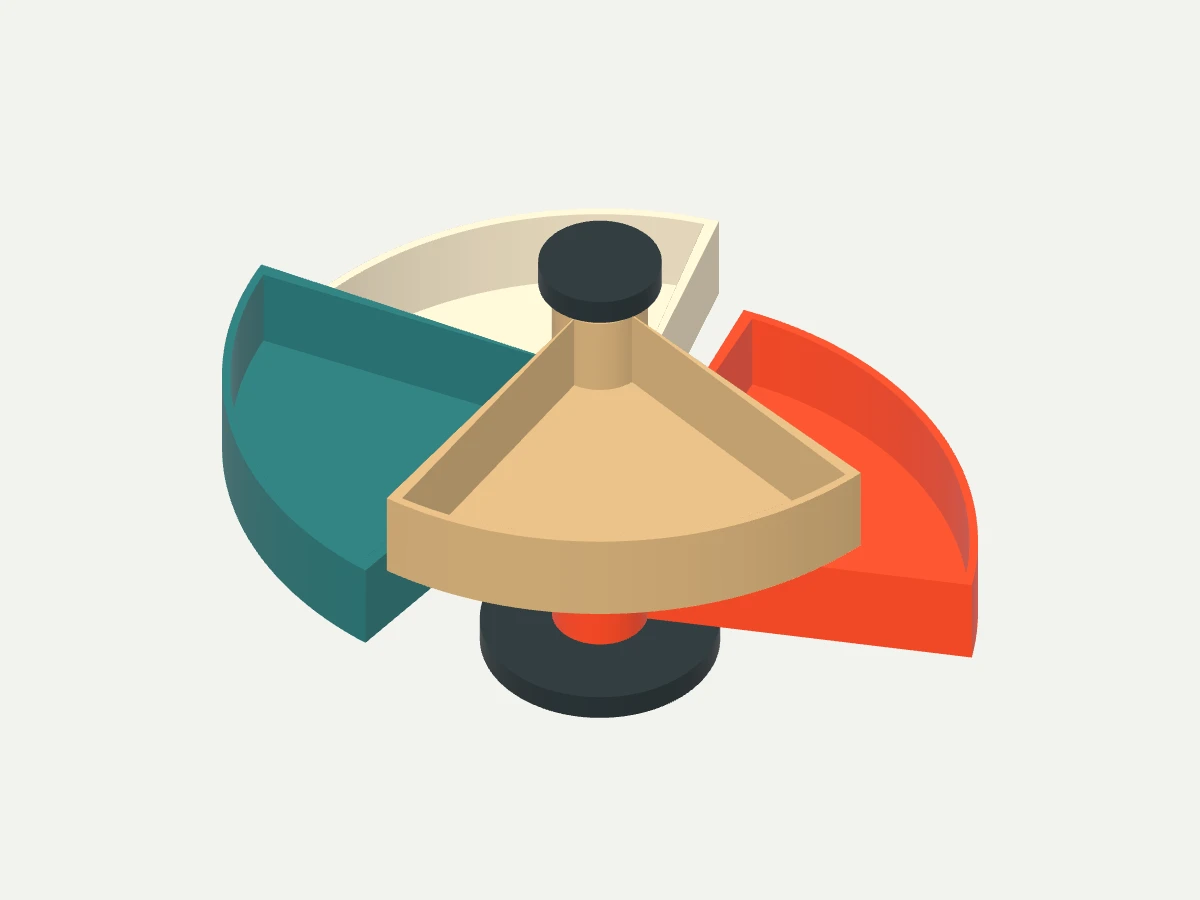

Четыре лотка расходятся веером вокруг центрального стержня. Каждый сектор — самостоятельная ёмкость с собственным контуром.
Предварительная CAD-концепция · авторское ТЗ
NOMAD / 10 КОМПОНЕНТОВ360°
Лотки стоят на разных высотах и поворачиваются вокруг общей оси. Трение, ограничение хода, фиксация и закрывающий кожух остаются задачами следующей ревизии.
01 / Авторское техническое задание
Зачем существует
этот объект.
Разработать компактный настольный/дорожный органайзер с центральной осью и четырьмя секторными лотками. В презентационной сборке показать раскрытую композицию; в ТЗ отделить её от закрытого транспортного состояния.
Для кого: Персональные аксессуары, хранение украшений и небольших предметов.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Одна центральная ось; в R2 показаны раскрытые позиции, не динамический расчёт движения.
Каждый лоток имеет собственное дно и стенки; нет общей открытой полости.
Втулки, дистанционные элементы и ось считаются отдельно.
Защёлка и защитный кожух не разработаны; транспортную герметичность не заявлять.
Осевой зазор, поворот заполненного лотка и устойчивость открытой сборки — на образце.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано10Отдельных компонентов
Масса смоделированного состава0,51 кгТеоретически, по CAD и условным плотностям

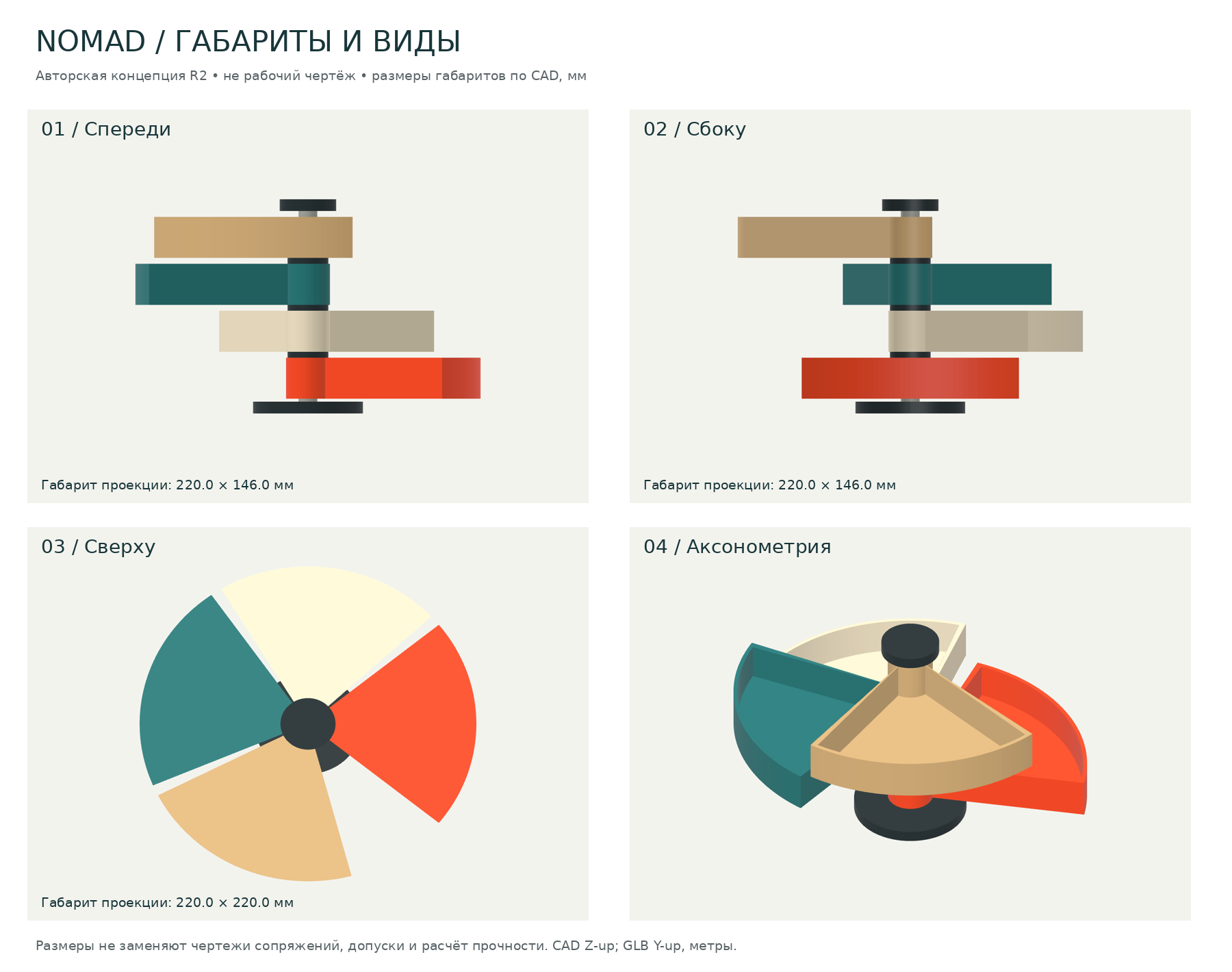

Габарит сборки220 × 220 × 146мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Нижнее основание | 1 | PETG, условная плотность | 0,038 | |
| Секторный лоток 1 | 1 | PETG, условная плотность | 0,068 | |
| Секторный лоток 2 | 1 | PETG, условная плотность | 0,068 | |
| Секторный лоток 3 | 1 | PETG, условная плотность | 0,068 | |
| Секторный лоток 4 | 1 | PETG, условная плотность | 0,068 | |
| Центральная ось | 1 | Крепёж, условные стальные габариты | 0,128 | |
| Дистанционные втулки | 3 | PETG, условная плотность | 0,006 | |
| Верхний фиксатор | 1 | Крепёж, условные стальные габариты | 0,064 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.
03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию37,5 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 1 чел.Не численность постоянного штата
Последовательный сценарий9 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 8 ч — не добавлено в труд. Разовые работы: 27,8 чел.-ч, повторяемые: 9,7 чел.-ч. Диапазон планирования: 26,2–60,0 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 22,8 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| FDM-принтер | 1 | 26,6 | Рабочий объём от 300 × 300 × 300 мм для NOMAD; ориентация, поддержки, фактическая усадка и слайсинг ещё не выполнены. |
| Участок финишной обработки | 1 | 4,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 6,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 9 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| NOMAD-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| NOMAD-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 12,00 | 1 | 13,00 |
| NOMAD-OP03 | Слайсинг, ориентация и поддерживающие структуры | 0,50 | 3,00 | 1 | 3,50 |
| NOMAD-OP04 | Пробный узел и подбор технологических зазоров | 0,50 | 5,00 | 1 | 1,50 |
| NOMAD-OP05 | FDM всего смоделированного полимера | 0,70 | 20,35 | 1 | 2,74 |
| NOMAD-OP06 | Постобработка поверхности | 0,50 | 3,50 | 1 | 4,00 |
| NOMAD-OP07 | Сборка и примерка фурнитуры | 0,50 | 2,50 | 1 | 3,00 |
| NOMAD-OP08 | Проверка образца по сценарию использования | 0,50 | 3,00 | 1 | 3,50 |
| NOMAD-OP09 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
10 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Полный оборот и столкновения проверяются после назначения зазоров; выпадение вещей из ячеек недопустимо.
До изготовления или внедрения
Не подтверждены допустимая масса содержимого и устойчивость.
Не является пищевым контейнером; материал и назначение согласуются отдельно.
Следующая ревизия
- Выбрать предметы и размеры ячеек.
- Проверить осевой узел и проставки 1:1.
- Добавить удержание в закрытом состоянии.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
