Корпус 220 × 90 × 130 мм; верхнее отверстие шире 100 мм до установки фурнитуры.
PETAL / ROMAPA CONCEPT LAB / R2

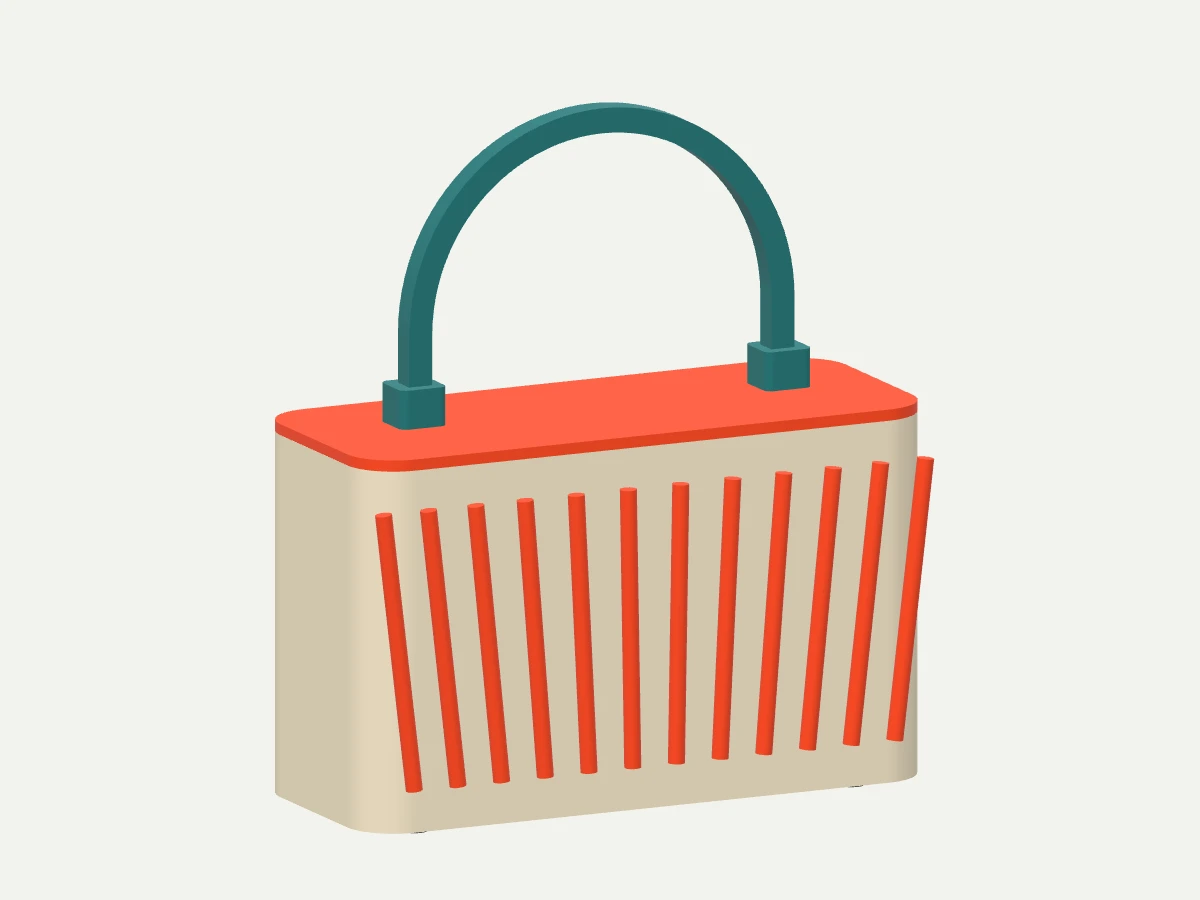

Предмет, который
становится акцентом.
Геометрия раскрывается как лепестки: рёбра меняют наклон вдоль корпуса, а лёгкая арочная ручка не спорит с главным силуэтом.
Предварительная CAD-концепция · авторское ТЗ
PETAL / 21 КОМПОНЕНТОВ360°
Это предметная концепция и CAD-компоновка. Эргономика, фурнитура, усталость шарниров и качество поверхности проверяются на физическом прототипе.
01 / Авторское техническое задание
Зачем существует
этот объект.
Создать компактный клатч с полым корпусом, ритмом наклонных наружных рёбер и отдельной ручкой. Сменная декоративная поверхность должна отличаться от силовой оболочки.
Для кого: Авторские бренды аксессуаров и персональные коллекции.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Номинальная стенка 3 мм; наружные рёбра не заменяют замкнутую оболочку.
Рёбра, крышка и ручка имеют отдельные идентификаторы.
Прототип FDM; точную массу, поддержки и длительность определять после слайсинга.
Шарнир/замок не объявляются готовыми к тиражу; требуется отдельный узловой образец.
Открывание, комфорт хвата, зацепление за одежду и нагрузка на ручку проверяются физически.

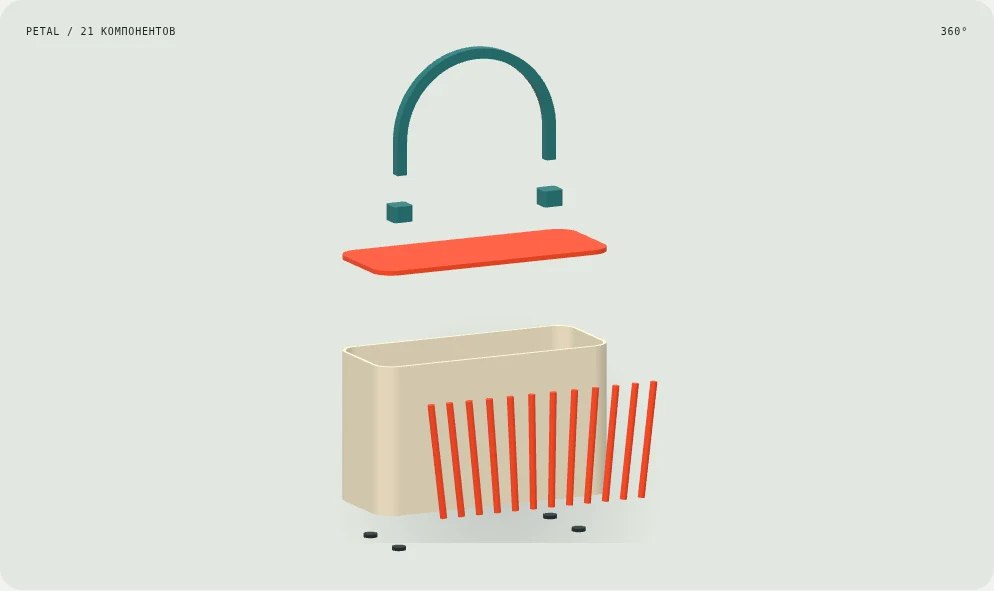

02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано21Отдельных компонентов
Масса смоделированного состава0,54 кгТеоретически, по CAD и условным плотностям
Габарит сборки220 × 96 × 246мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Полая оболочка | 1 | PETG, условная плотность | 0,355 | |
| Наклонные внешние рёбра | 12 | PETG, условная плотность | 0,043 | |
| Съёмная крышка | 1 | PETG, условная плотность | 0,099 | |
| Арочная ручка | 1 | PETG, условная плотность | 0,029 | |
| Опоры ручки | 2 | PETG, условная плотность | 0,011 | |
| Опорные пятаки | 4 | Эластомер, материал не выбран | 0,001 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.

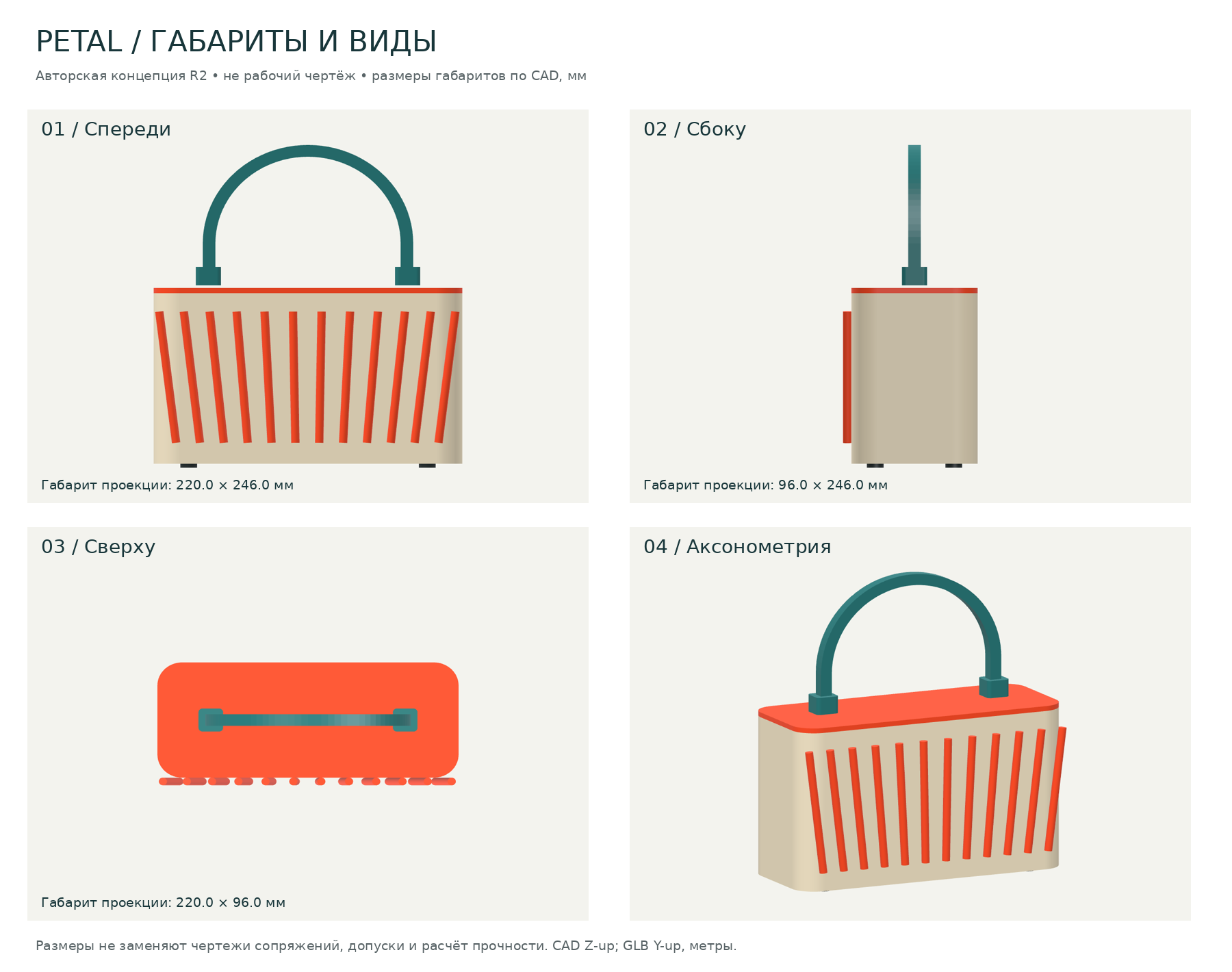

03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию38,9 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 1 чел.Не численность постоянного штата
Последовательный сценарий11 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 8 ч — не добавлено в труд. Разовые работы: 27,8 чел.-ч, повторяемые: 11,2 чел.-ч. Диапазон планирования: 27,2–62,3 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 22,8 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| FDM-принтер | 1 | 41,0 | Рабочий объём от 300 × 300 × 300 мм для PETAL; ориентация, поддержки, фактическая усадка и слайсинг ещё не выполнены. |
| Участок финишной обработки | 1 | 4,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 6,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 9 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| PETAL-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| PETAL-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 12,00 | 1 | 13,00 |
| PETAL-OP03 | Слайсинг, ориентация и поддерживающие структуры | 0,50 | 3,00 | 1 | 3,50 |
| PETAL-OP04 | Пробный узел и подбор технологических зазоров | 0,50 | 5,00 | 1 | 1,50 |
| PETAL-OP05 | FDM всего смоделированного полимера | 0,70 | 34,75 | 1 | 4,18 |
| PETAL-OP06 | Постобработка поверхности | 0,50 | 3,50 | 1 | 4,00 |
| PETAL-OP07 | Сборка и примерка фурнитуры | 0,50 | 2,50 | 1 | 3,00 |
| PETAL-OP08 | Проверка образца по сценарию использования | 0,50 | 3,00 | 1 | 3,50 |
| PETAL-OP09 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
21 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Проверить доступ рукой, съём крышки, отсутствие острых краёв и безопасное крепление ручки.
До изготовления или внедрения
Крышка в R2 съёмная; работающий серийный замок не разработан.
Не проведено испытание ручки и креплений; нельзя заявлять допустимую нагрузку.
Следующая ревизия
- Согласовать подкладку, фурнитуру и хват.
- Напечатать сопряжение ручки и верхнюю кромку 1:1.
- Проверить целый образец перед тиражом.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
