Кашпо Ø700 мм; три высоты 520, 680 и 560 мм.
RIBBON / ROMAPA CONCEPT LAB / R2
Городская мебель,
которая соединяет.

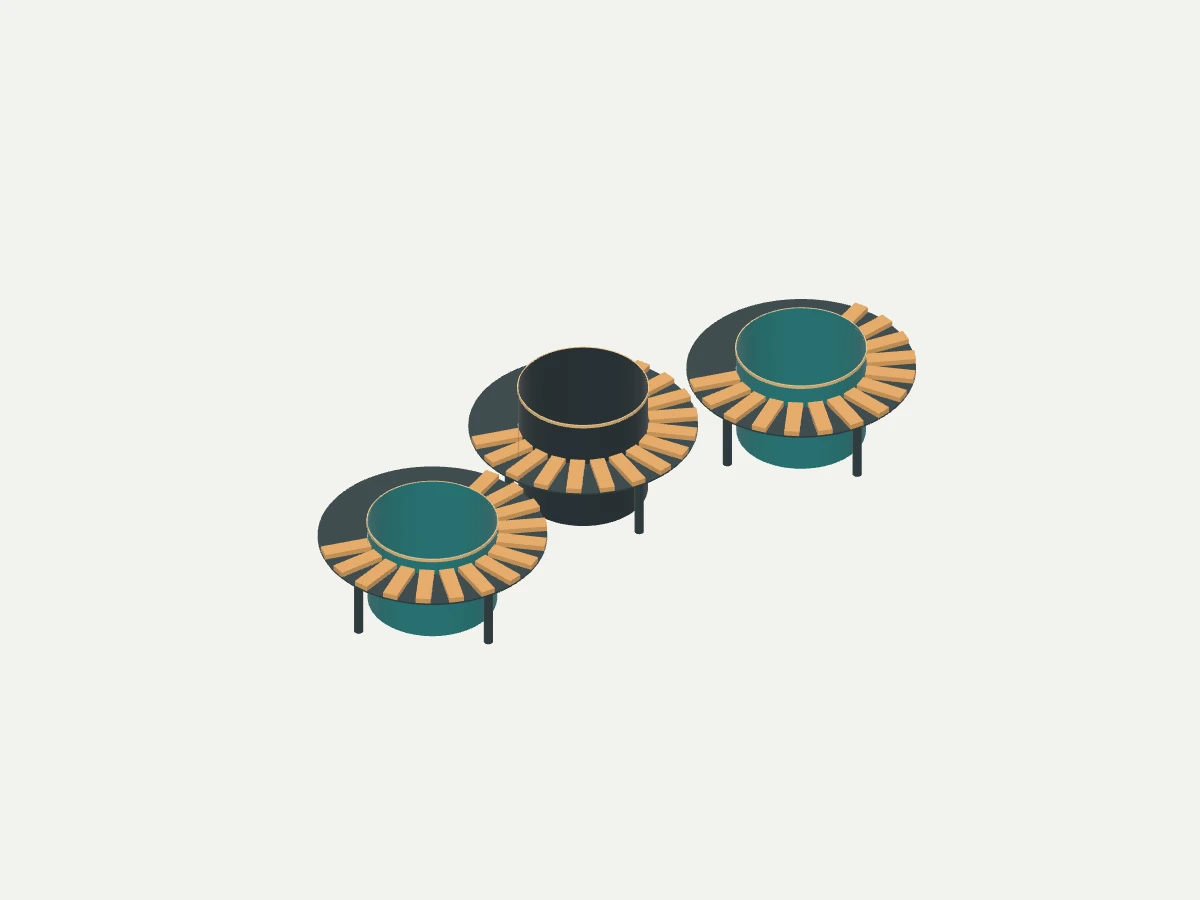

Три кольца разного уровня образуют остров, в котором зелень и посадочные места являются одной архитектурной композицией.
Предварительная CAD-концепция · авторское ТЗ
RIBBON / 63 КОМПОНЕНТОВ360°
Визуальная модель показывает пустые кашпо и сиденья. Масса влажного грунта, дренаж, растения и основание не входят в массу смоделированных деталей.
01 / Авторское техническое задание
Зачем существует
этот объект.
Создать модульную группу из трёх круглых кашпо с обрамляющими реечными сиденьями. Композиция должна работать как самостоятельный остров и как повторяемая система.
Для кого: Жилые комплексы, дворы, общественные террасы и пешеходные зоны.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Высота сиденья около 450 мм; каждое состоит из 14 радиальных реек.
Кашпо и несущие кольца — металлическая гипотеза; рейки — древесина.
Лайнер, дренаж, антикоррозионный узел и температурные деформации разрабатываются отдельно.
Грунт, вода, растения и снег не включать в массу корпуса; выделить отдельную нагрузку.
Проверить проходы, доступность и безопасность кромок по месту установки.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.

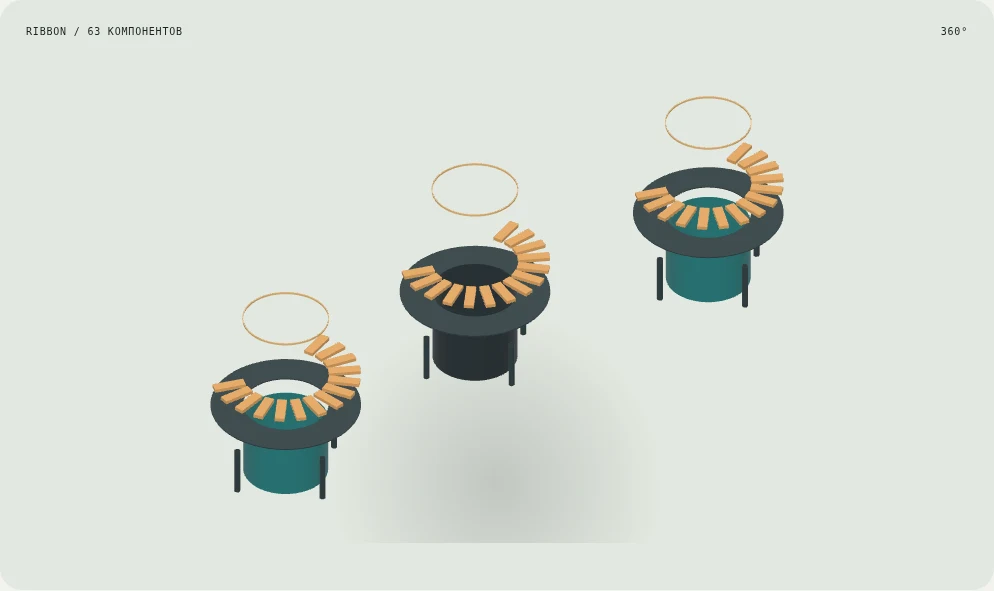

Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано63Отдельных компонентов
Масса смоделированного состава365,24 кгТеоретически, по CAD и условным плотностям

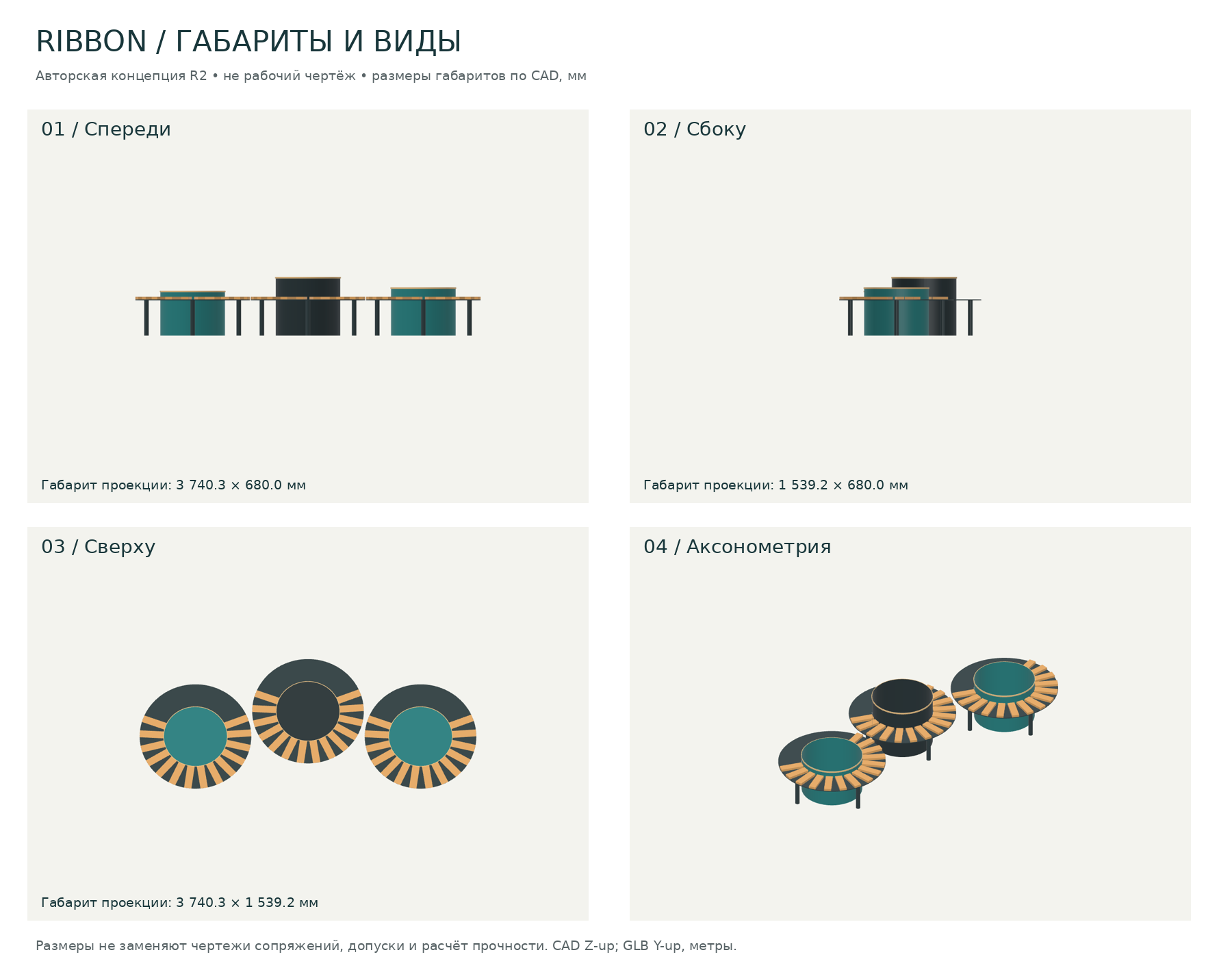

Габарит сборки3 740 × 1 539 × 680мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Корпус кашпо 1 | 1 | Сталь, марка не выбрана | 38,693 | |
| Корпус кашпо 2 | 1 | Сталь, марка не выбрана | 46,944 | |
| Корпус кашпо 3 | 1 | Сталь, марка не выбрана | 40,756 | |
| Кольцевые несущие полки | 3 | Сталь, марка не выбрана | 192,205 | |
| Радиальные рейки сиденья | 42 | Древесина, порода не выбрана | 17,723 | |
| Трубчатые опоры | 12 | Сталь, марка не выбрана | 22,326 | |
| Верхние окантовки | 3 | Сталь, марка не выбрана | 6,591 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.
03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию123,2 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 2 чел.Не численность постоянного штата
Последовательный сценарий19 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 48 ч — не добавлено в труд. Разовые работы: 46,2 чел.-ч, повторяемые: 76,9 чел.-ч. Диапазон планирования: 86,2–197,0 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 39,2 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Ленточнопильный / раскроечный участок | 1 | 5,0 | Раздельная подготовка металла или дерева по материалам. |
| Сварочный пост с оснасткой | 1 | 23,0 | Квалифицированный персонал; процесс и швы выбирает технолог. |
| Листовой CNC-фрезер | 1 | 8,0 | Фрезерный/столярный участок для деревянных ламелей. Базирование, опоры длинных заготовок и ход инструмента уточнить по деталям; крупный листовой станок не является обязательной покупкой. |
| Участок финишной обработки | 1 | 12,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 11,0 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 10 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| RIBBON-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| RIBBON-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 32,00 | 1 | 33,00 |
| RIBBON-OP03 | Подготовка металла | 1,00 | 4,00 | 1 | 5,00 |
| RIBBON-OP04 | Оснастка и контрольный фрагмент | 3,00 | 4,00 | 1 | 7,00 |
| RIBBON-OP05 | Изготовление металлических модулей | 2,00 | 14,00 | 2 | 32,00 |
| RIBBON-OP06 | Деревянные детали и кромки | 1,00 | 7,00 | 1 | 5,90 |
| RIBBON-OP07 | Подготовка поверхности и покрытия | 2,00 | 10,00 | 1 | 12,00 |
| RIBBON-OP08 | Контрольная сборка модулей | 1,00 | 6,00 | 2 | 14,00 |
| RIBBON-OP09 | Контроль и маркировка перед упаковкой | 1,00 | 3,00 | 2 | 8,00 |
| RIBBON-OP10 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
63 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Проверить дренаж и водоизоляцию, нагрузки на сиденья и опрокидывание; затем опытная установка.
До изготовления или внедрения
Не подтверждена прочность сидений и опор.
Нет проекта полива и дренажа, грунт может существенно увеличить нагрузку.
Следующая ревизия
- Согласовать растения и объём корневого кома.
- Спроектировать дренаж, лайнер и крепления.
- Проверить несущую схему и пробный модуль.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
- Фундамент, анкеры, подъёмная техника, монтаж на объекте, грунт/растения и расчёт площадки не входят в приведённые суммы.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
