Внешняя ширина арок до 360 мм; глубина набора 220 мм.
AER / ROMAPA CONCEPT LAB / R2

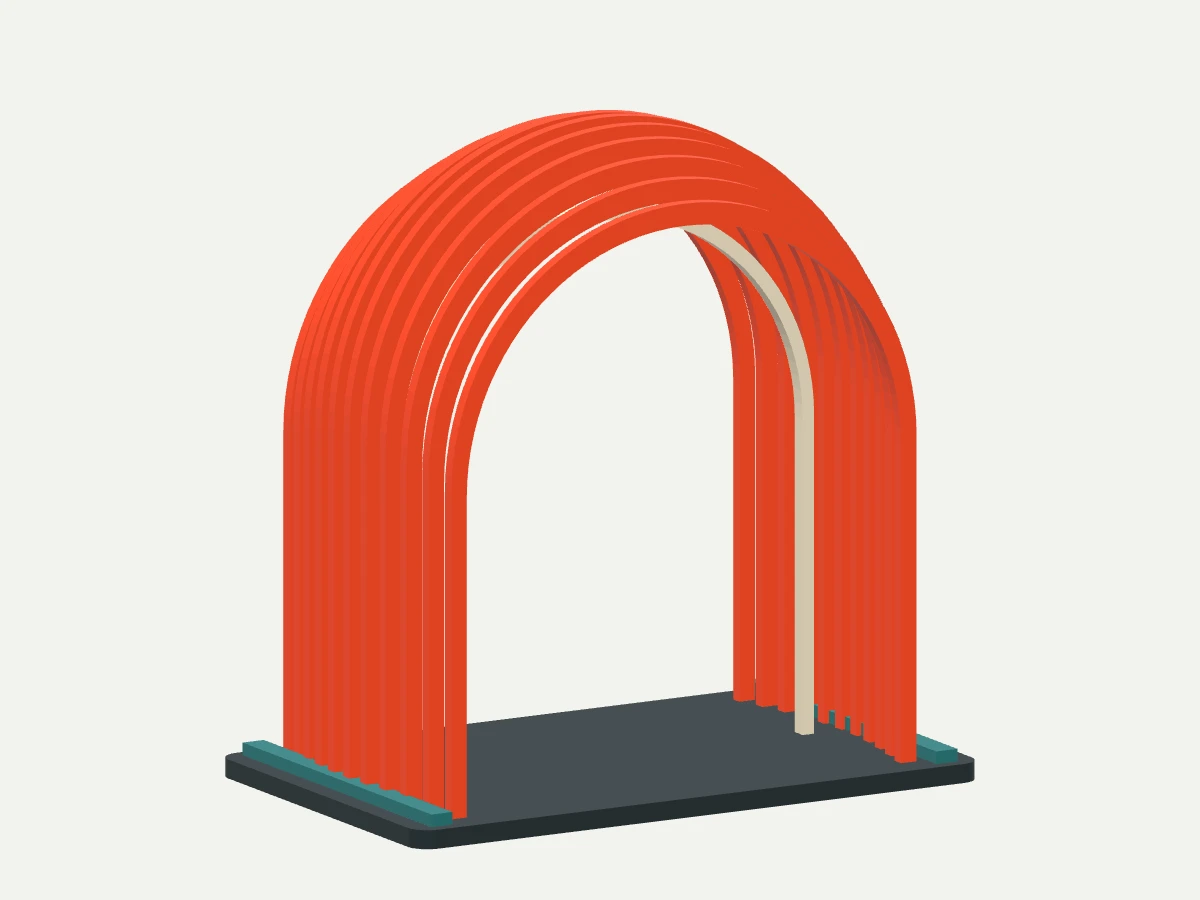

Свет, который
обрёл архитектуру.
Арочные слои разной высоты создают эффект воздушного тоннеля. Свет предлагается направить внутрь, сохранив спокойный силуэт снаружи.
Предварительная CAD-концепция · авторское ТЗ

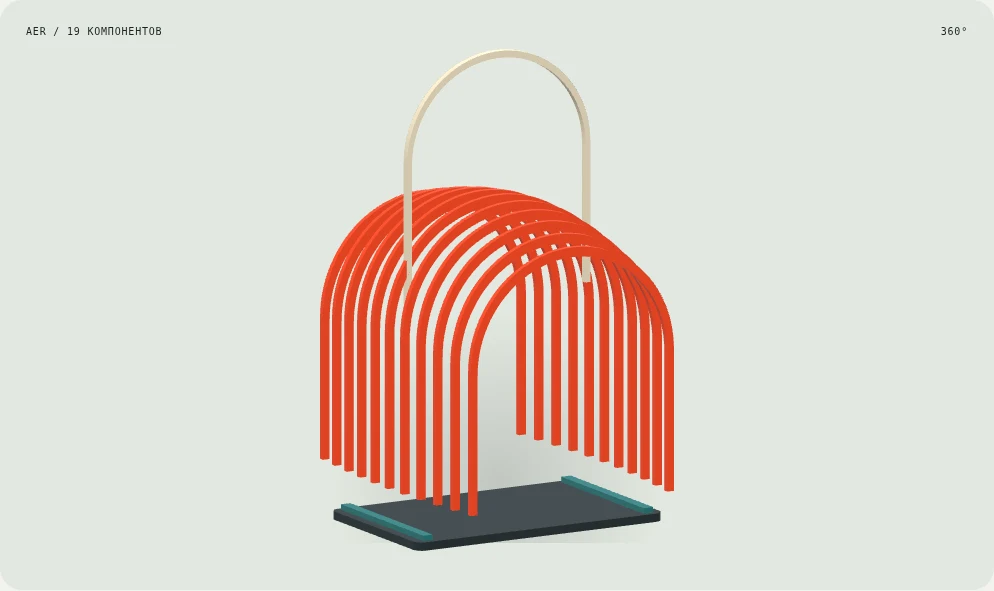

AER / 19 КОМПОНЕНТОВ360°
В R2 сформированы оболочка, база, рёбра и габарит рассеивателя. Источник света, драйвер, кабельная трасса и тепловой режим не выданы за готовую электрическую разработку.
01 / Авторское техническое задание
Зачем существует
этот объект.
Разработать интерьерную настольную световую скульптуру: ряд арочных рёбер образует глубокий проём, внутренний съёмный рассеиватель продолжает форму. Электрическую часть выделить в отдельный согласуемый модуль.
Для кого: Интерьерные проекты, авторский свет, предметные коллекции.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
11 рёбер с переменной высотой; база и связи — отдельные позиции.
Предпочтительный сценарий — покупной низковольтный модуль; конкретный артикул пока не выбран.
Рассеиватель снимается отдельно; требуются рабочие крепления и доступ к световому модулю.
Арка 1:1 для оценки хрупкости, поверхности и бликов.
Не указывать мощность, температуру и электробезопасность без расчётов и испытаний.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано19Отдельных компонентов
Масса смоделированного состава4,77 кгТеоретически, по CAD и условным плотностям
Габарит сборки400 × 250 × 421мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Основание | 1 | Алюминиевый сплав, марка не выбрана | 3,235 | |
| Арочное ребро 01 | 1 | PETG, условная плотность | 0,111 | |
| Арочное ребро 02 | 1 | PETG, условная плотность | 0,114 | |
| Арочное ребро 03 | 1 | PETG, условная плотность | 0,117 | |
| Арочное ребро 04 | 1 | PETG, условная плотность | 0,120 | |
| Арочное ребро 05 | 1 | PETG, условная плотность | 0,121 | |
| Арочное ребро 06 | 1 | PETG, условная плотность | 0,122 | |
| Арочное ребро 07 | 1 | PETG, условная плотность | 0,121 | |
| Арочное ребро 08 | 1 | PETG, условная плотность | 0,120 | |
| Арочное ребро 09 | 1 | PETG, условная плотность | 0,117 | |
| Арочное ребро 10 | 1 | PETG, условная плотность | 0,114 | |
| Арочное ребро 11 | 1 | PETG, условная плотность | 0,111 | |
| Съёмный рассеиватель, габарит | 1 | PMMA, расчётная плотность | 0,088 | |
| Базовые связи | 2 | Алюминиевый сплав, марка не выбрана | 0,152 | |
| Пятаки | 4 | Эластомер, материал не выбран | 0,004 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.

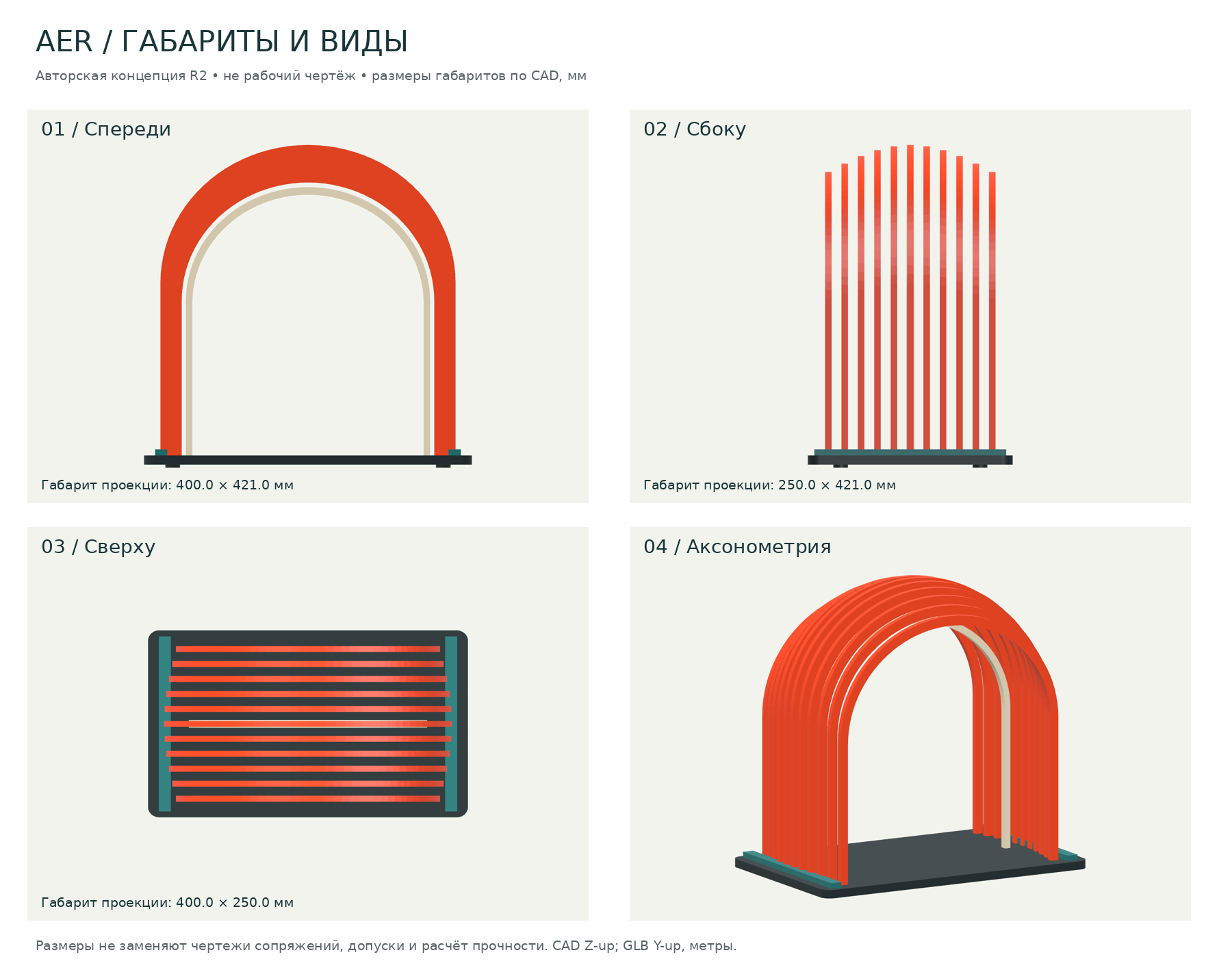

03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию57,6 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 1 чел.Не численность постоянного штата
Последовательный сценарий19 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 8 ч — не добавлено в труд. Разовые работы: 38,8 чел.-ч, повторяемые: 18,8 чел.-ч. Диапазон планирования: 40,3–92,2 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 28,8 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Крупноформатный FDM-принтер | 1 | 89,6 | Для AER: ориентир рабочего объёма 450 × 450 × 450 мм либо последующее разбиение модели. |
| Трёхкоординатный фрезерный станок | 1 | 4,0 | Рабочая зона и оснастка под конкретные заготовки; маршрут CAM не создан. |
| Участок резки/формования панелей | 1 | 5,0 | Резка PMMA или альтернативной панели; для формованного рассеивателя нужна отдельная технология. |
| Участок финишной обработки | 1 | 4,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 6,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 11 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| AER-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| AER-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 18,00 | 1 | 19,00 |
| AER-OP03 | Слайсинг, ориентация и поддерживающие структуры | 0,50 | 3,00 | 1 | 3,50 |
| AER-OP04 | Пробный узел и подбор технологических зазоров | 0,50 | 5,00 | 1 | 1,50 |
| AER-OP05 | FDM всего смоделированного полимера | 0,70 | 83,44 | 1 | 9,04 |
| AER-OP06 | База и металлические связи | 1,00 | 3,00 | 1 | 2,80 |
| AER-OP07 | Образец рассеивателя и обработка | 1,00 | 4,00 | 1 | 5,00 |
| AER-OP08 | Постобработка поверхности | 0,50 | 3,50 | 1 | 4,00 |
| AER-OP09 | Сборка и примерка фурнитуры | 0,50 | 2,50 | 1 | 3,00 |
| AER-OP10 | Проверка образца по сценарию использования | 0,50 | 3,00 | 1 | 3,50 |
| AER-OP11 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
19 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Стойкость рёбер, разборность рассеивателя и устойчивость; световые характеристики на образце.
До изготовления или внедрения
Нет теплового расчёта и подбора сертифицированного источника питания.
Технология полупрозрачного рассеивателя требует образца.
Цельные арки выше 300 мм: требуется крупный принтер либо новая сегментированная версия.
Следующая ревизия
- Выбрать источник света и драйвер.
- Разработать крепления, кабельный ввод и обслуживание.
- Провести тепловое и электрическое испытание готового прототипа.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
