Наружный диаметр 320 мм; центральное окно Ø90 мм; номинальная толщина 12 мм.
IRIS / ROMAPA CONCEPT LAB / R2
Один инструмент.
Разные заготовки.

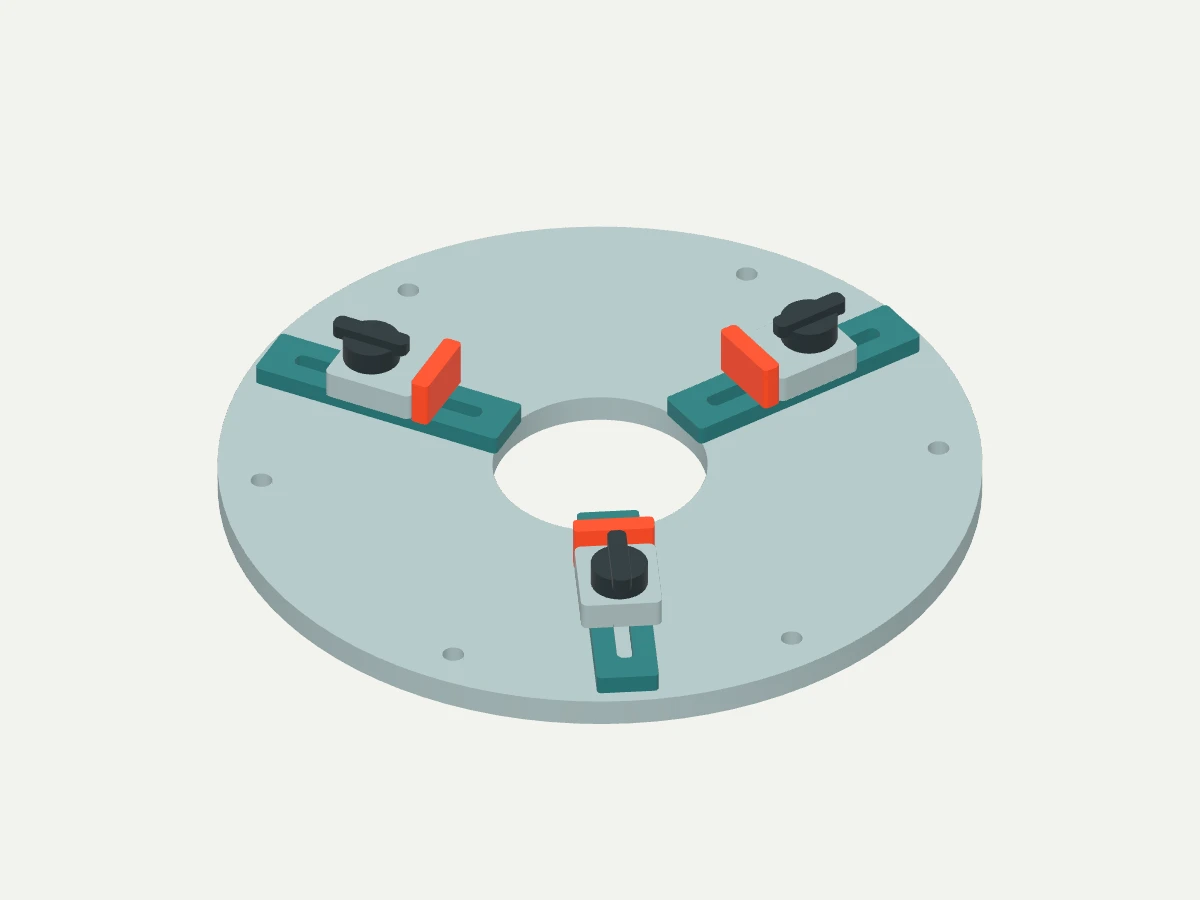

Радиальная структура сразу раскрывает функцию предмета: три направляющие сходятся к свободному центру; цветом выделены только сменные элементы.
Предварительная CAD-концепция · авторское ТЗ

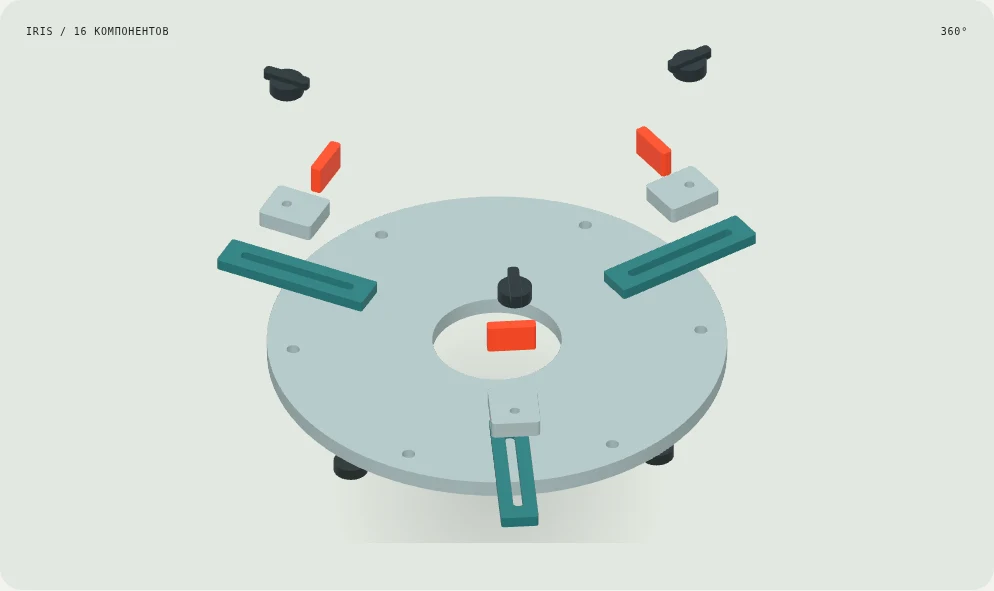

IRIS / 16 КОМПОНЕНТОВ360°
Не самоцентрирующий патрон: ползуны выставляются независимо по контрольному шаблону. Усилия зажима, жёсткость и повторяемость ещё требуется подтвердить.
01 / Авторское техническое задание
Зачем существует
этот объект.
Спроектировать настольный трёхопорный кондуктор для компоновки и проверки небольших круглых корпусов. Предусмотреть три независимо перемещаемых ползуна, сменные контактные губки и открытое центральное окно.
Для кого: Малые производства, макетные мастерские, разработчики корпусов.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Три независимых ползуна по радиальным направляющим; не заявлять синхронное самоцентрирование.
Контактные накладки — сменные, отдельно от металлических ползунов.
Номинальные отверстия и продольные пазы показаны; резьбы и классы посадок требуют рабочей ревизии.
Только компоновочный прототип; запрещено применять для удержания вращающегося инструмента.
Изготовить одну направляющую с ползуном и проверить ход, люфт и доступ к фиксации.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано16Отдельных компонентов
Масса смоделированного состава2,83 кгТеоретически, по CAD и условным плотностям

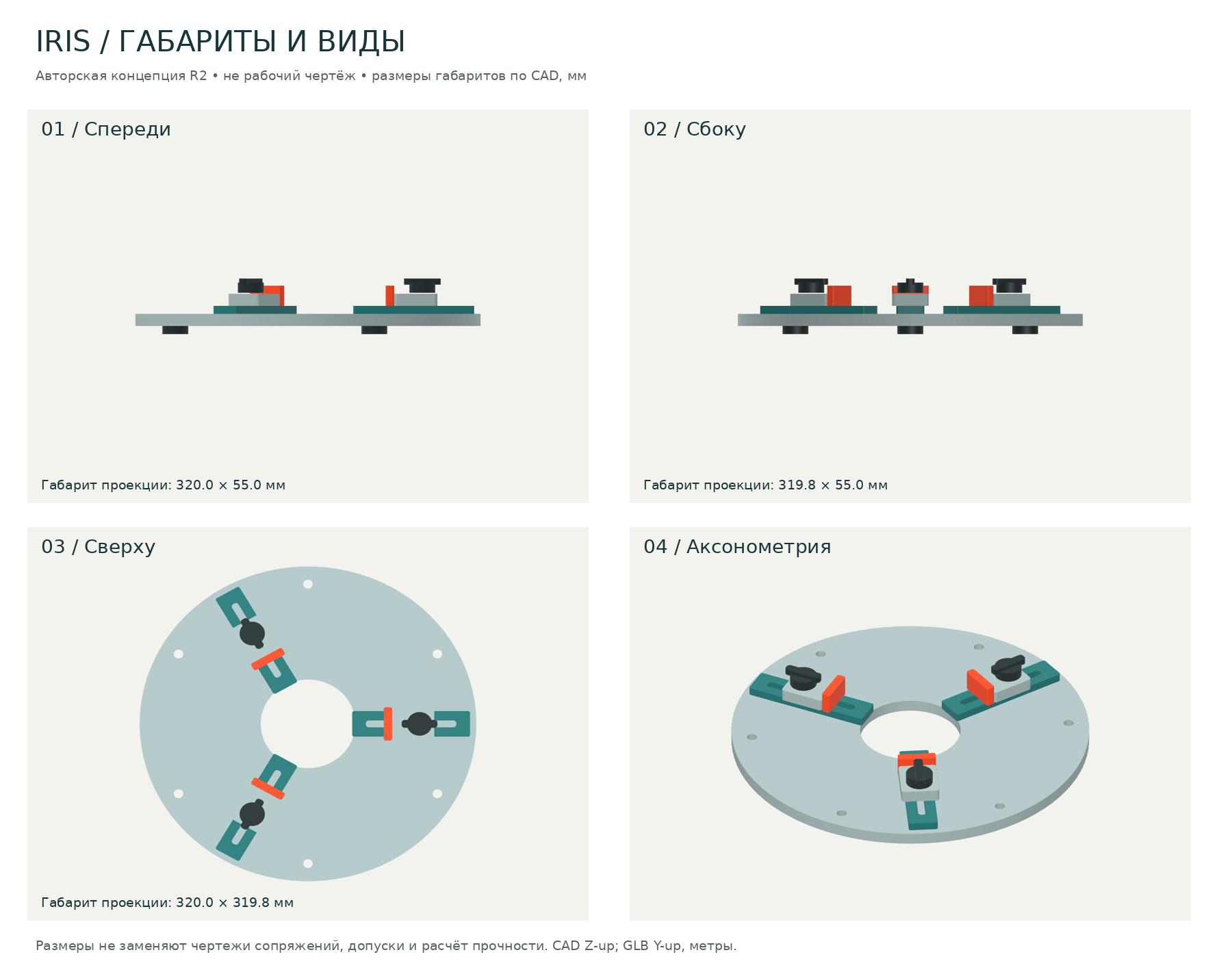

Габарит сборки320 × 320 × 55мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Кольцевое основание | 1 | Алюминиевый сплав, марка не выбрана | 2,387 | |
| Радиальные направляющие | 3 | Алюминиевый сплав, марка не выбрана | 0,150 | |
| Ползуны | 3 | Алюминиевый сплав, марка не выбрана | 0,128 | |
| Сменные губки | 3 | Эластомер, материал не выбран | 0,018 | |
| Барашковые фиксаторы, габарит | 3 | Крепёж, условные стальные габариты | 0,135 | |
| Опорные ножки | 3 | Эластомер, материал не выбран | 0,012 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.

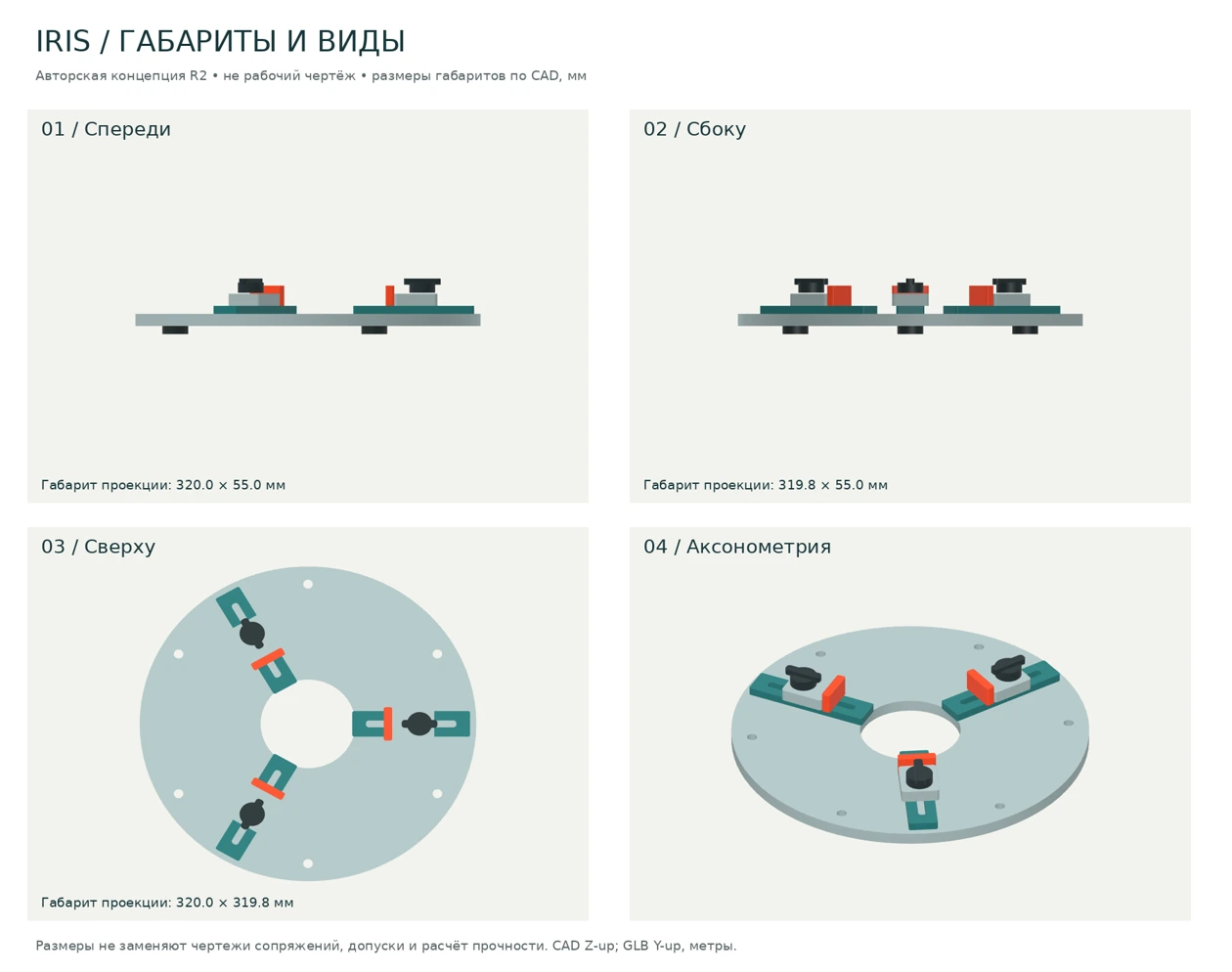

03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию48,8 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 1 чел.Не численность постоянного штата
Последовательный сценарий8 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 8 ч — не добавлено в труд. Разовые работы: 33,8 чел.-ч, повторяемые: 15,0 чел.-ч. Диапазон планирования: 34,1–78,0 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 25,2 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Ленточнопильный / раскроечный участок | 1 | 2,2 | Раздельная подготовка металла или дерева по материалам. |
| Трёхкоординатный фрезерный станок | 1 | 11,0 | Рабочая зона и оснастка под конкретные заготовки; маршрут CAM не создан. |
| Сверлильный / ручной сборочный пост | 1 | 3,0 | Оснастка и контрольный инструмент; отверстия уточняются в рабочей ревизии. |
| Участок финишной обработки | 1 | 2,5 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 6,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 10 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| IRIS-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| IRIS-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 18,00 | 1 | 19,00 |
| IRIS-OP03 | Подготовка материала и базирование | 0,75 | 1,50 | 1 | 2,25 |
| IRIS-OP04 | CAM и оснастка под комплект | 2,00 | 3,00 | 1 | 5,00 |
| IRIS-OP05 | Фрезерование по предварительному маршруту | 1,00 | 5,00 | 1 | 4,25 |
| IRIS-OP06 | Сверление, снятие заусенцев | 0,50 | 2,50 | 1 | 3,00 |
| IRIS-OP07 | Отделка и очистка | 0,50 | 2,00 | 1 | 2,50 |
| IRIS-OP08 | Предварительная сборка | 0,50 | 2,50 | 1 | 3,00 |
| IRIS-OP09 | Контроль и испытание узлового образца | 0,50 | 3,00 | 1 | 3,50 |
| IRIS-OP10 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
16 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Ползун перемещается и фиксируется без заедания; результат оценивается на образце, не только в 3D.
До изготовления или внедрения
Не рассчитаны усилие прижима и прогиб основания.
Покупные фиксаторы показаны упрощённо; длина резьбовой части и комплект шайб уточняются.
Нет подтверждения пригодности для конкретного станка или операции.
Следующая ревизия
- Уточнить номенклатуру деталей и усилие удержания.
- Назначить допуски паза/ползуна и резьбы.
- Изготовить один узел и провести испытание повторяемости.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
