Базовое пятно 260 × 180 мм; стенки и панели разделены на детали.
STACK / ROMAPA CONCEPT LAB / R2
Открытый доступ.
Собранный характер.

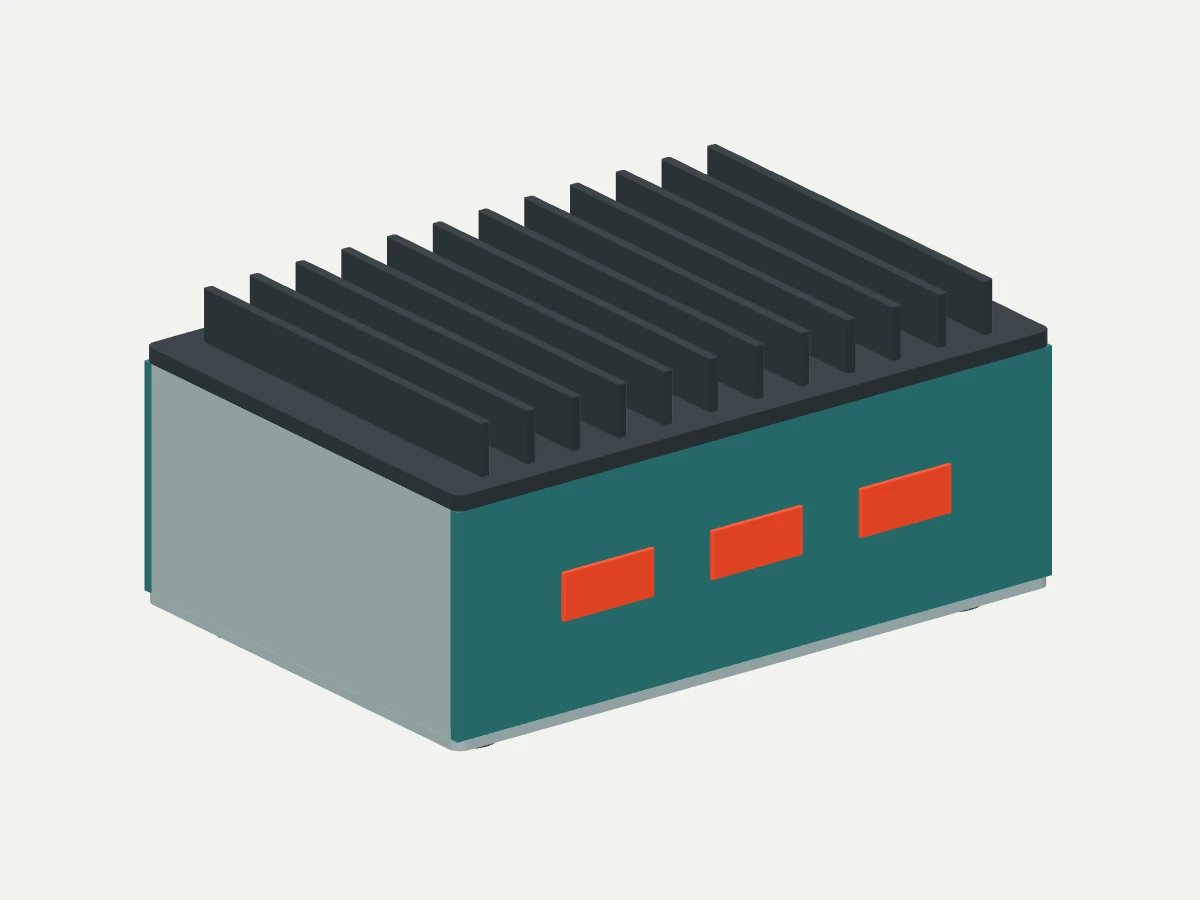

Чёткая архитектура слоёв: нижнее шасси, кассета электроники, ребристая крышка и две цветовые торцевые панели.
Предварительная CAD-концепция · авторское ТЗ

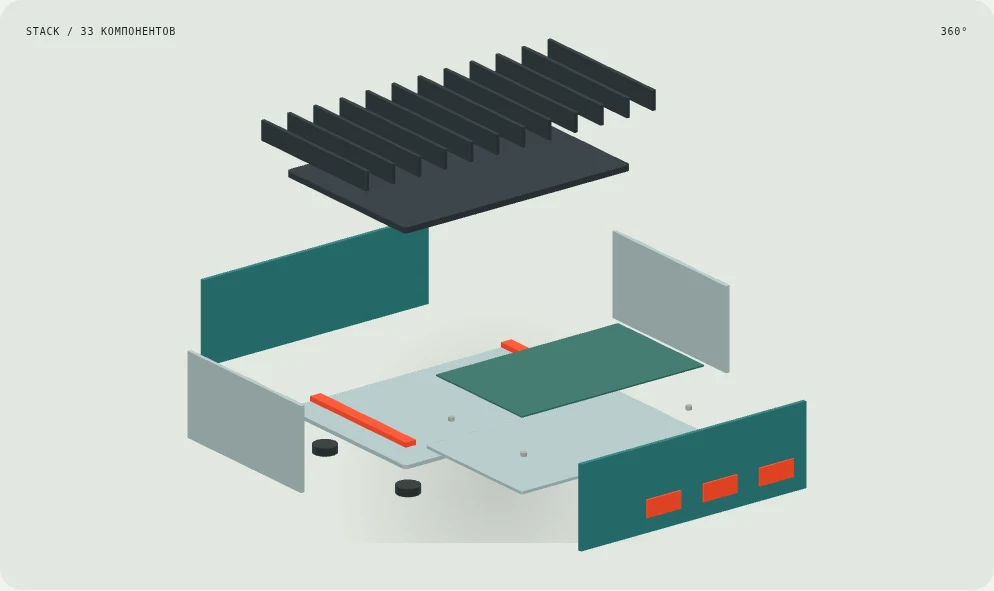

STACK / 33 КОМПОНЕНТОВ360°
Модель раскрывает компоновку и доступ к обслуживанию. Радиатор и вентиляция — гипотеза, пока не заданы тепловыделение, пылезащита и расположение реальных разъёмов.
01 / Авторское техническое задание
Зачем существует
этот объект.
Создать ремонтопригодный корпус настольного измерительного прибора со съёмной верхней крышкой, рёбрами охлаждения и выдвижной внутренней кассетой. Электронную начинку показать габаритным макетом.
Для кого: Производители приборов, интеграторы, команды аппаратных продуктов.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
Кассету можно обсуждать отдельно от корпуса; плата — габаритный заменитель, не разработанная электроника.
12 внешних рёбер; тепловой расчёт после задания мощности.
Отдельные крепёжные позиции; отверстия и резьбы окончательно назначаются после компоновки платы.
Фронтальная и задняя панели съёмные; отверстия под реальные разъёмы не выдумывать.
Прототип по критическим зонам: кассета, торцевая панель, крепление крышки.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано33Отдельных компонентов
Масса смоделированного состава2,81 кгТеоретически, по CAD и условным плотностям

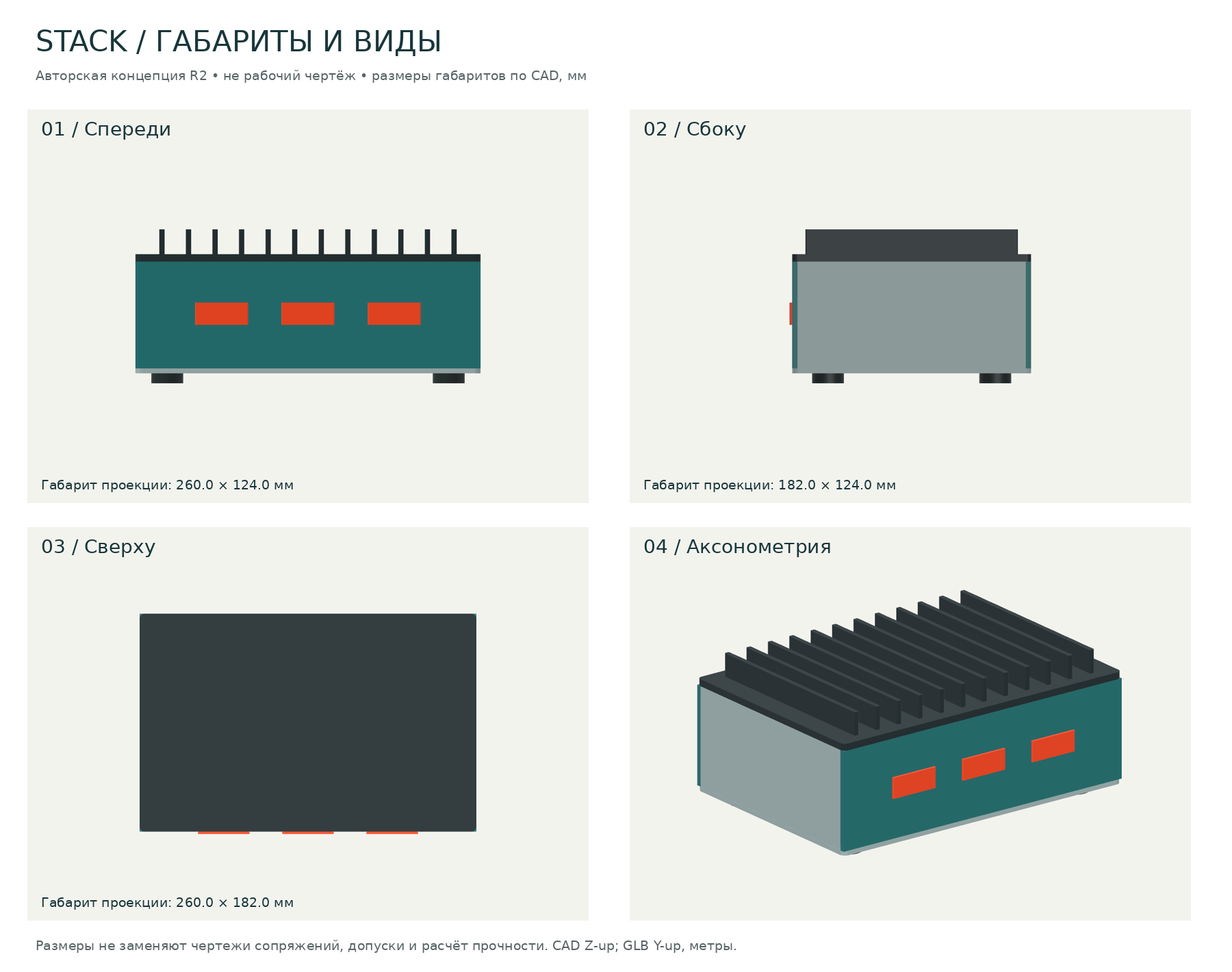

Габарит сборки260 × 182 × 124мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Днище | 1 | Алюминиевый сплав, марка не выбрана | 0,505 | |
| Продольные стенки | 2 | Алюминиевый сплав, марка не выбрана | 0,320 | |
| Торцевые панели | 2 | Алюминиевый сплав, марка не выбрана | 0,483 | |
| Верхняя крышка | 1 | Алюминиевый сплав, марка не выбрана | 0,758 | |
| Рёбра охлаждения | 12 | Алюминиевый сплав, марка не выбрана | 0,414 | |
| Направляющие кассеты | 2 | Алюминиевый сплав, марка не выбрана | 0,047 | |
| Выдвижная кассета | 1 | Алюминиевый сплав, марка не выбрана | 0,261 | |
| Плата — габаритный заменитель | 1 | Условный габарит, не материал | — | |
| Опоры платы | 4 | Крепёж, условные стальные габариты | 0,004 | |
| Ножки | 4 | Эластомер, материал не выбран | 0,016 | |
| Фронтальные накладки | 3 | PETG, условная плотность | 0,005 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.
03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию51,4 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 1 чел.Не численность постоянного штата
Последовательный сценарий8 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 8 ч — не добавлено в труд. Разовые работы: 33,8 чел.-ч, повторяемые: 17,6 чел.-ч. Диапазон планирования: 35,9–82,2 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 25,2 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Ленточнопильный / раскроечный участок | 1 | 2,2 | Раздельная подготовка металла или дерева по материалам. |
| Трёхкоординатный фрезерный станок | 1 | 15,0 | Рабочая зона и оснастка под конкретные заготовки; маршрут CAM не создан. |
| Сверлильный / ручной сборочный пост | 1 | 3,0 | Оснастка и контрольный инструмент; отверстия уточняются в рабочей ревизии. |
| Участок финишной обработки | 1 | 2,5 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 6,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 10 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| STACK-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| STACK-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 18,00 | 1 | 19,00 |
| STACK-OP03 | Подготовка материала и базирование | 0,75 | 1,50 | 1 | 2,25 |
| STACK-OP04 | CAM и оснастка под комплект | 2,00 | 3,00 | 1 | 5,00 |
| STACK-OP05 | Фрезерование по предварительному маршруту | 1,00 | 9,00 | 1 | 6,85 |
| STACK-OP06 | Сверление, снятие заусенцев | 0,50 | 2,50 | 1 | 3,00 |
| STACK-OP07 | Отделка и очистка | 0,50 | 2,00 | 1 | 2,50 |
| STACK-OP08 | Предварительная сборка | 0,50 | 2,50 | 1 | 3,00 |
| STACK-OP09 | Контроль и испытание узлового образца | 0,50 | 3,00 | 1 | 3,50 |
| STACK-OP10 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
33 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Демонтаж панели и кассеты не требует разрушения корпуса; физическая проверка после уточнения узлов.
До изготовления или внедрения
Не определены IP, EMC, электрическая схема и тепловой режим.
Плата и разъёмы в 3D — условные габариты, их масса исключена из материального итога.
Следующая ревизия
- Получить размеры платы и расположение портов.
- Назначить способ изготовления шасси и радиатора.
- Проверить тепловой прототип и доступ инструмента.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
