Столешница 1100 × 400 мм; общая высота около 760 мм.
STRATA / ROMAPA CONCEPT LAB / R2

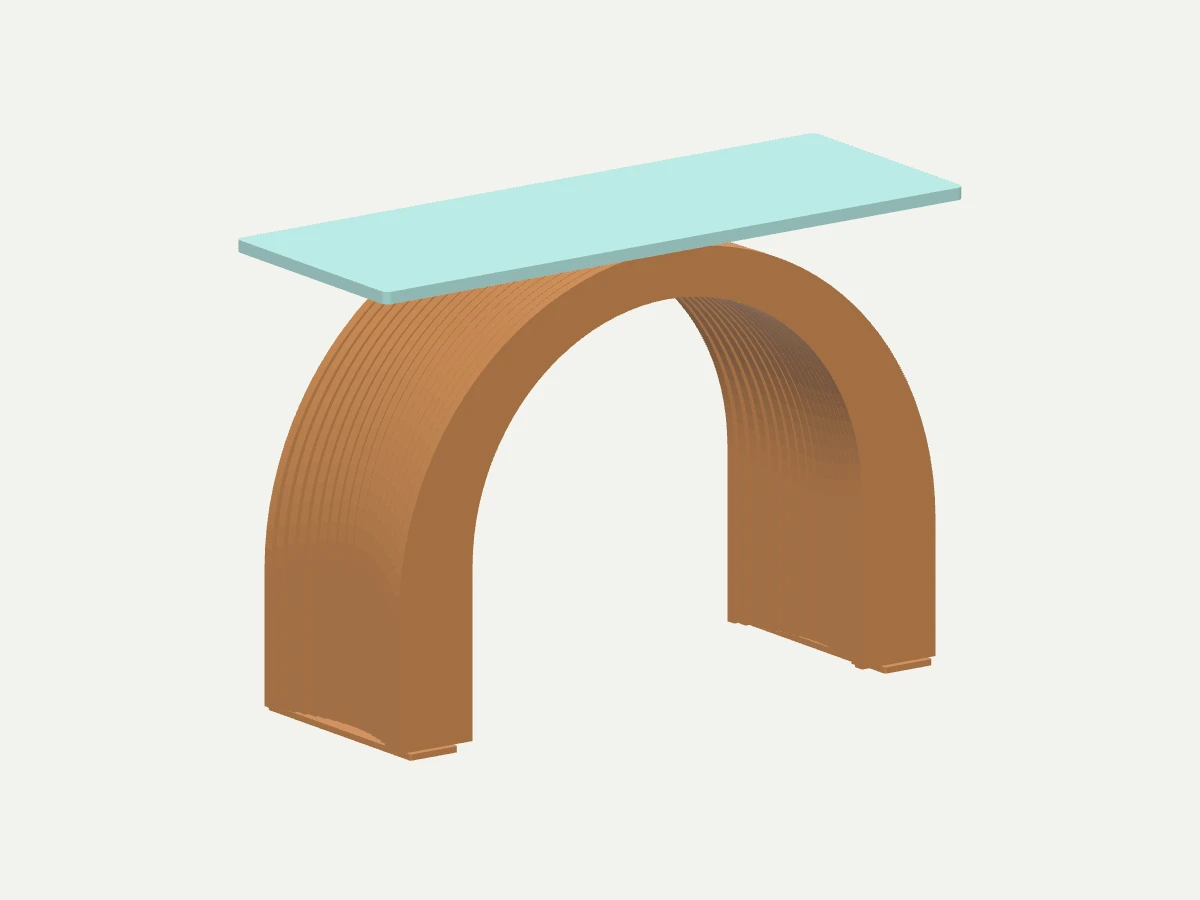

Ритм слоёв.
Один цельный жест.
Слои меняют высоту и ширину проёма. С фронта видна большая арка, с торца — сложная архитектура рёбер.
Предварительная CAD-концепция · авторское ТЗ

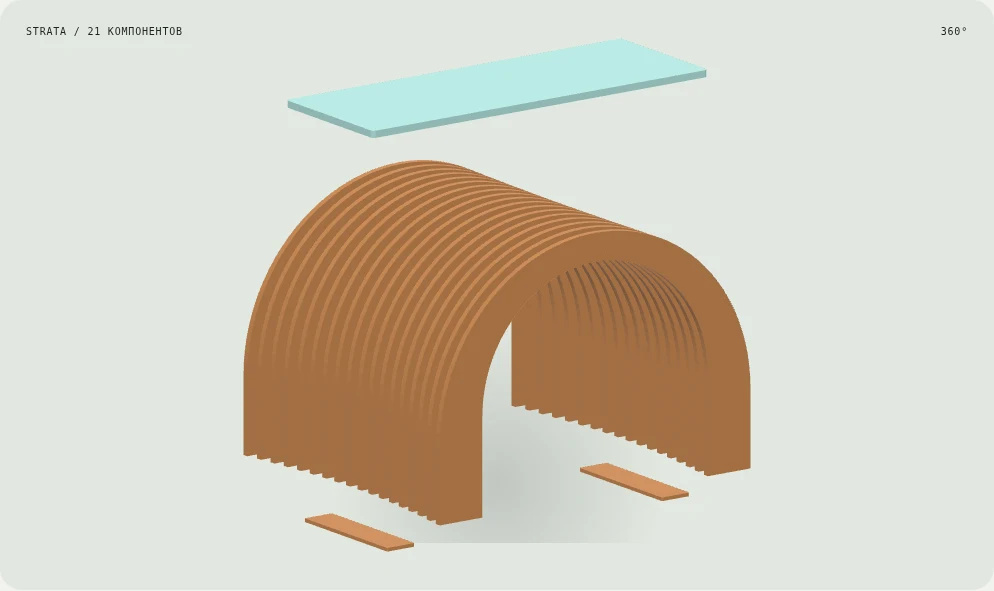

STRATA / 21 КОМПОНЕНТОВ360°
Основной материал — листовая фанера; верх — отдельная прозрачная деталь. Столешница, связи и крепления требуют расчёта и рабочего узла перед использованием как мебели.
01 / Авторское техническое задание
Зачем существует
этот объект.
Создать консоль для интерьерной композиции: 18 фигурных фанерных рёбер образуют арочную опору под отдельной столешницей. Разработать предварительную структуру раскроя и соединений без заявления несущей способности.
Для кого: Интерьерные бюро, мебельные мастерские и выставочные пространства.
Создано студией для портфолио. Это не клиентское ТЗ, не выполненный заказ и не фотография серийного изделия.
18 рёбер номинальной толщиной 18 мм; плотность — расчётное допущение.
Рёбра объединяются двумя продольными элементами; узлы требуют рабочей деталировки.
Площадь деталей и прямоугольных заготовок считать отдельно; вложение в лист ещё не оптимизировано.
Прозрачный материал R2 — PMMA как геометрическая гипотеза; прогиб и крепление не подтверждены.
Проверка опрокидывания, нагрузки, кромок и креплений до использования.
02 / Состав с едиными идентификаторами
От общего силуэта
к каждой позиции.
Коды связывают веб-сборку, ведомость, геометрию и документы. Нажмите на код позиции, чтобы выделить её первый компонент.
Смоделировано21Отдельных компонентов
Масса смоделированного состава45,06 кгТеоретически, по CAD и условным плотностям
Габарит сборки1 100 × 400 × 760мм · CAD, не назначение допусков
| Код | Позиция | Шт. | Материал / допущение | Масса, кг |
|---|---|---|---|---|
| Фигурное ребро 01 | 1 | Берёзовая фанера, расчётная плотность | 2,464 | |
| Фигурное ребро 02 | 1 | Берёзовая фанера, расчётная плотность | 2,292 | |
| Фигурное ребро 03 | 1 | Берёзовая фанера, расчётная плотность | 2,125 | |
| Фигурное ребро 04 | 1 | Берёзовая фанера, расчётная плотность | 1,970 | |
| Фигурное ребро 05 | 1 | Берёзовая фанера, расчётная плотность | 1,832 | |
| Фигурное ребро 06 | 1 | Берёзовая фанера, расчётная плотность | 1,716 | |
| Фигурное ребро 07 | 1 | Берёзовая фанера, расчётная плотность | 1,625 | |
| Фигурное ребро 08 | 1 | Берёзовая фанера, расчётная плотность | 1,562 | |
| Фигурное ребро 09 | 1 | Берёзовая фанера, расчётная плотность | 1,531 | |
| Фигурное ребро 10 | 1 | Берёзовая фанера, расчётная плотность | 1,531 | |
| Фигурное ребро 11 | 1 | Берёзовая фанера, расчётная плотность | 1,562 | |
| Фигурное ребро 12 | 1 | Берёзовая фанера, расчётная плотность | 1,625 | |
| Фигурное ребро 13 | 1 | Берёзовая фанера, расчётная плотность | 1,716 | |
| Фигурное ребро 14 | 1 | Берёзовая фанера, расчётная плотность | 1,832 | |
| Фигурное ребро 15 | 1 | Берёзовая фанера, расчётная плотность | 1,970 | |
| Фигурное ребро 16 | 1 | Берёзовая фанера, расчётная плотность | 2,125 | |
| Фигурное ребро 17 | 1 | Берёзовая фанера, расчётная плотность | 2,292 | |
| Фигурное ребро 18 | 1 | Берёзовая фанера, расчётная плотность | 2,464 | |
| Продольные опорные связи | 2 | Берёзовая фанера, расчётная плотность | 0,444 | |
| Столешница | 1 | PMMA, расчётная плотность | 10,381 |
Масса — сумма объёмов отдельных CAD-деталей × условные плотности. Габаритные заменители исключены. Это не вес готового изделия с упаковкой и всеми покупными комплектующими.

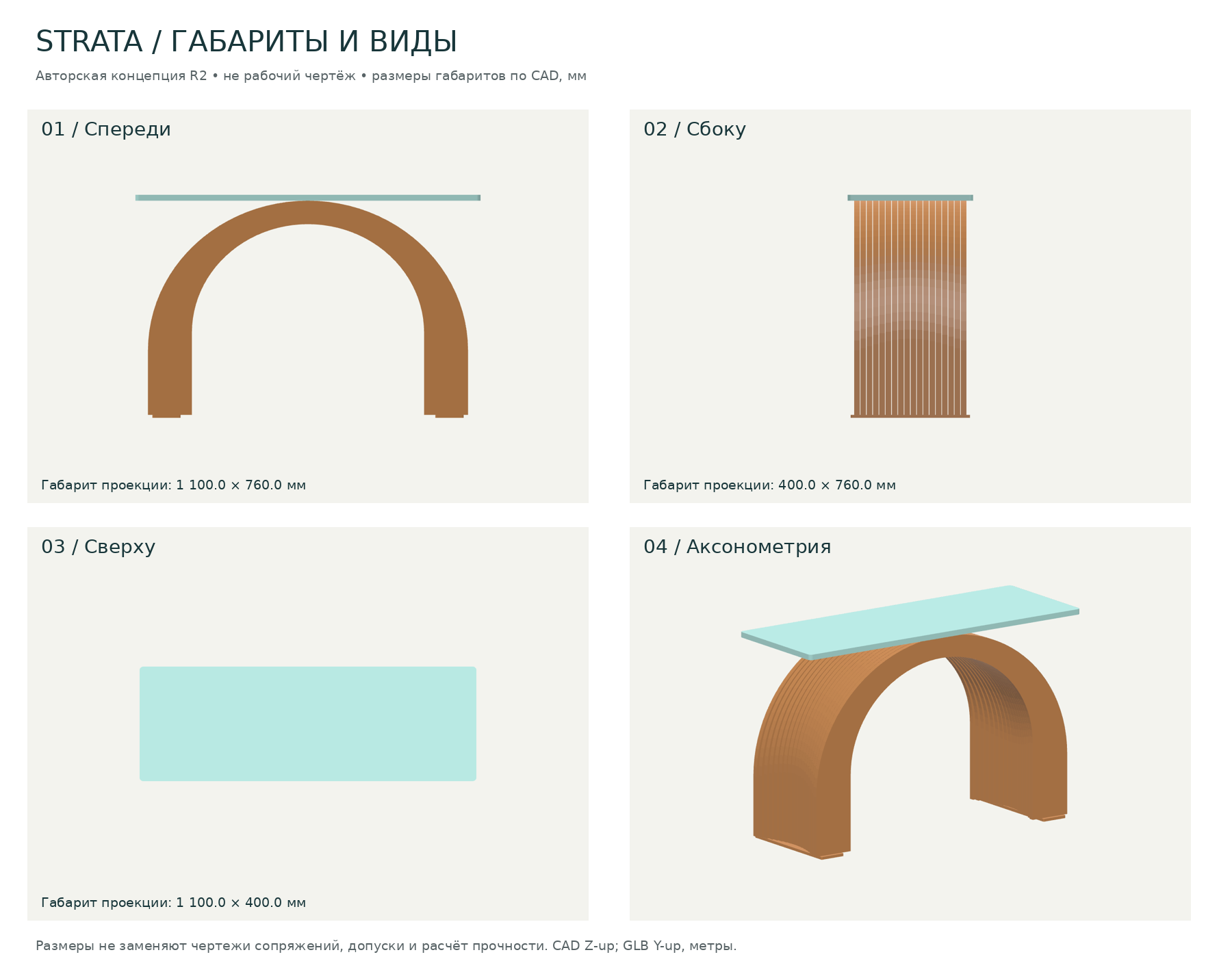

03 / Один источник геометрии
Каждый ракурс —
та же модель.
Изображения получены из созданной геометрии. Никаких дорисованных деталей, отсутствующих в сборке.
04 / Предварительный план следующего этапа
Не только форма.
Ресурсы и процесс.
Сценарий одного прототипа. Нормы заданы для планирования: это не хронометраж и не готовая коммерческая смета.
Суммарный труд по сценарию55,5 чел.-чРазовые работы и один экземпляр
Бригада на одной операциидо 2 чел.Не численность постоянного штата
Последовательный сценарий10 сменПо 8 ч, без закупки и согласований
Как читать время
Подготовка и цикл разделены; участие человека в автоматическом цикле учтено коэффициентом. Ожидание — 24 ч — не добавлено в труд. Разовые работы: 32,8 чел.-ч, повторяемые: 22,8 чел.-ч. Диапазон планирования: 38,8–88,8 чел.-ч; это заданный сценарный диапазон, не статистический доверительный интервал.
Оборудование и рабочие посты
| Ресурс | Постов / устройств | Занятость, ч | Условия |
|---|---|---|---|
| CAD/3D-рабочая станция | 1 | 23,2 | Задание: 32 ГБ RAM, современная дискретная графика; фактическая конфигурация не назначена. |
| Листовой CNC-фрезер | 1 | 11,0 | Для STRATA: рабочая зона от 1300 × 2500 мм; вложение деталей отдельно. |
| Участок резки/формования панелей | 1 | 2,0 | Резка PMMA или альтернативной панели; для формованного рассеивателя нужна отдельная технология. |
| Участок финишной обработки | 1 | 7,0 | Шлифование / покрытие по материалу; допустимо внешнее исполнение. |
| Сборочный стол и контроль | 1 | 9,5 | Ручной инструмент, средства измерения и безопасная оснастка. |
Число постов — сценарий выполнения одного прототипа, не предложение купить оборудование. Часть работ можно передать подрядчику.
Открыть маршрут: 9 операций
| Код | Операция | Подготовка, ч | Цикл, ч | Чел. | Труд, чел.-ч |
|---|---|---|---|---|---|
| STRATA-OP01 | Уточнение авторского ТЗ и контрольных размеров | 0,00 | 4,00 | 1 | 4,00 |
| STRATA-OP02 | Рабочая деталировка следующей ревизии и узлы | 1,00 | 16,00 | 1 | 17,00 |
| STRATA-OP03 | CAM, вложение в лист и пробный фрагмент | 2,00 | 3,00 | 1 | 5,00 |
| STRATA-OP04 | Фрезерование фанерного комплекта | 1,00 | 5,00 | 1 | 3,75 |
| STRATA-OP05 | Подготовка прозрачной столешницы | 0,50 | 1,50 | 1 | 2,00 |
| STRATA-OP06 | Обработка кромок и покрытие | 1,00 | 6,00 | 1 | 7,00 |
| STRATA-OP07 | Сборка и базирование рёбер | 1,00 | 4,00 | 2 | 10,00 |
| STRATA-OP08 | Испытание прототипа после расчёта | 0,50 | 4,00 | 1 | 4,50 |
| STRATA-OP09 | Документирование изменений и комплектация | 0,25 | 2,00 | 1 | 2,25 |
Что пока не посчитано в рублях
Цены, ставки и предложения поставщиков не получены; окончательная стоимость не рассчитана. Стоимость разработки услуги и стоимость изготовления — разные оценки.
05 / Проверки и открытые решения
Убедительная идея.
Честные границы.
Геометрическая валидность деталей и наличие файлов проверяются отдельно от прочности, технологичности и испытаний.
Проверено программно
21 компонентов: положительные объёмы и валидные BRep-тела. Веб-модель и ведомость связаны кодами. Проверка сборочных коллизий не выполнена.
Критерий следующего прототипа
Проверить базирование всех рёбер, прогиб столешницы и устойчивость всей консоли.
До изготовления или внедрения
Нельзя использовать как несущую мебель без проверки нагрузки.
Площадь прямоугольных заготовок не равна закупке целого числа листов.
Следующая ревизия
- Назначить нагрузку и материал столешницы.
- Разработать связи и узлы рёбер.
- Выполнить раскладку по формату листов и испытать образец.
Исключения расчётного сценария
- Закупочные цены, доставка и налоги не заданы.
- Коммерческая цена разработки не равна этому ресурсному сценарию.
- Расчёт прочности, сертификация и независимые испытания отдельно.
- Оптимизированный раскрой, CAM и подтверждённый слайсинг не выполнены.
- Крепёж, не показанный в геометрии, и вспомогательные материалы подбираются в рабочей ревизии.
06 / Документы проекта
Рассмотреть.
Проверить. Обсудить.
Задание, состав, изображения, операции, ресурсы и незакрытые вопросы — в одном паспорте. Цифры относятся к ревизии R2.
Паспорт проекта · PDF ↗Ведомость состава · CSV ↗Маршрут и труд · CSV ↗Веб-модель · GLB ↗Редактируемое задание · Markdown ↗STEP и STL компонентов находятся в передаваемом владельцу пакете, а не в открытом каталоге сайта.
